SN74LVC2G08YEPR je dvojitý logický AND hradlový čip (IC) vyrábaný spoločnosťou Luminary Micro / Texas Instruments. Tento malý logický IC patrí do série 74LVC a je určený na použitie v rôznych elektronických aplikáciách.
SN74LVC2G08YEPR obsahuje dva nezávislé kanály AND hradiel, každý s dvoma vstupmi. Táto konfigurácia logických brán umožňuje implementáciu Booleovských operácií AND, čo je základná funkcia v digitálnom návrhu obvodov. Čip funguje v širokom rozsahu napájacieho napätia od 1,65V do 5,5V, čo ho robí kompatibilným s rôznymi digitálnymi systémami.

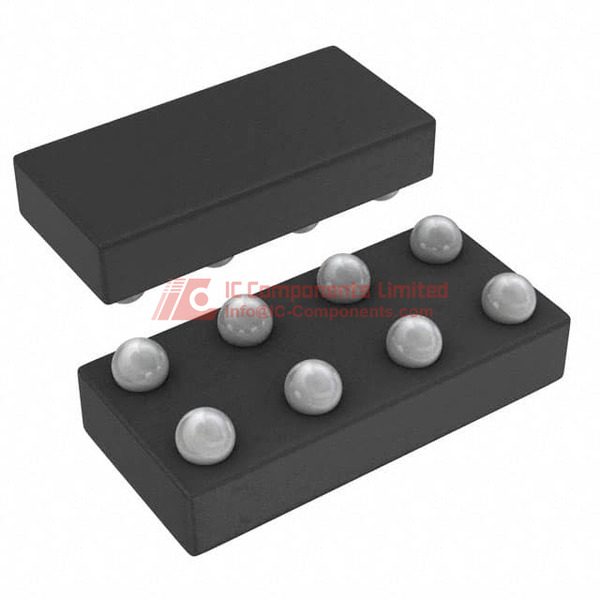

Jednou z kľúčových výziev, ktorým tento produkt čelí, je potreba kompaktných, povrchovo montovateľných logických hradiel v moderných elektronických zariadeniach. SN74LVC2G08YEPR je dostupný v dvoch spoľahlivých baleniach s úsporou priestoru: 8-DSBGA (Wafer-Level Chip-Scale Package) a 8-WCSP (Wafer-Level Chip-Scale Package), oba s rozmermi približne 1,9 mm x 0,9 mm.
SN74LVC2G08YEPR ponúka niekoľko želaných špecifikácií, vrátane širokého prevádzkového teplotného rozsahu od -40°C do 85°C, maximálneho oneskorenia propagácie 3,8 ns pri 5 V a záťaži kapacity 50 pF, a nízkeho tichého prúdu až do 10 μA. Tieto špecifikácie zabezpečujú spoľahlivý výkon a energetickú účinnosť v rôznych aplikáciách.
Hlavné výhody SN74LVC2G08YEPR zahŕňajú jeho kompaktnú veľkosť, širokú napäťovú kompatibilitu a nízku spotrebu energie, čo ho robí vhodným na použitie v prenosných elektronických zariadeniach, vestavěných systémoch a iných priestorovo obmedzených aplikáciách. Okrem toho môže byť relevatný fakt, že produkt nie je v súlade s nariadeniami RoHS.
SN74LVC2G08YEPR sa často využíva v digitálnych logických obvodoch, spracovaní signálov a rozhraní, napríklad v riadiacich systémoch, senzoroch či komunikačných zariadeniach. Môže slúžiť ako náhrada alebo alternatíva k podobným AND IC v sérii 74LVC, vrátane SN74LVC2G04YEPR a SN74LVC1G08YZPR.
SN74LVC2G08YEPR Kľúčové technické vlastnosti
SN74LVC2G08YEPR je dvojitý vstupný logický obvod typu AND brána, ktorý operuje v rozsahu napätia od 1,65 V do 5,5 V. Schopný zvládnuť výstupný prúd až 32 mA pri vysokých aj nízkych hladinách signálu. Výroba je realizovaná vo formáte BGA (Ball Grid Array) alebo WCSP (Wafer-Level Chip-Scale Package), s rozmermi 1,9 mm x 0,9 mm v 8-pinovom prevedení. Maximálny kľudový prúd je 10 A a oneskorenie propagácie dosahuje 3,8 ns pri napájaní 5 V so zaťažením 50 pF. Práhly vstupných úrovní pre vysoký signál sú medzi 1,7 V a 2 V, zatiaľ čo nízke logické úrovne sa pohybujú od 0,7 V do 0,8 V, čo z neho robí vhodný prvok pre spojenie s rôznymi logickými rodinami.
SN74LVC2G08YEPR Veľkosť balenia
Balíček je v podobe 8-DSBGA, 8-WCSP (1,9 x 0,9 mm); balenie v podobe rezu pásky (Cut Tape, CT). To umožňuje jednoduchú automatickú montáž na PCB a zabezpečuje vysokú efektívnosť skladovania a manipulácie.
SN74LVC2G08YEPR Aplikácia
Vhodný pre integrované obvody (IC), logické obvody - brány a invertory, pričom je určený na použitie v širokej škále elektronických zariadení a systémov, kde je potrebná spoľahlivá logická funkcia AND.
SN74LVC2G08YEPR Funkcie
SN74LVC2G08YEPR je dvojitá 2-vstupová logická AND brána s rozsahom napätia od 1,65 V do 5,5 V. Disponuje vystuženými výstupmi s prúdovou kapacitou 32 mA, možnosťou rozličných balení ako BGA a WCSP a nízkou oneskorením propagácie 3,8 ns na napätie 5 V. Vstupné prahy pre logické vysoké signály sú medzi 1,7 V a 2 V, pre nízke signály od 0,7 V do 0,8 V, čo umožňuje integráciu s rôznymi logickými rodinami a scenármi.
SN74LVC2G08YEPR Vlastnosti kvality a bezpečnosti
Prístroj SN74LVC2G08YEPR funguje v teplotnom pásme od -40 °C do 85 °C a má úroveň citlivosti na vlhkosť (MSL) 1, čo mu umožňuje dlhodobé vystavenie vlhkým podmienkam pred inštaláciou bez nutnosti vysúšania. Je však nekompatibilný s normami RoHS kvôli obsahu olova.
SN74LVC2G08YEPR Kompatibilita
Určený pre logické systémy vyžadujúce operácie AND brány. Je kompatibilný s rôznymi napájacími napätiami od 1,65 V do 5,5 V, čo umožňuje flexibilné zapojenie a použitie v rôznych obvodových konfiguráciách.
SN74LVC2G08YEPR Datasheet PDF
Na našej webovej stránke nájdete najautoritívnejší datasheet pre SN74LVC2G08YEPR. Odporúčame zákazníkom stiahnuť tento dôležitý dokument priamo z produktovej stránky, aby získali najnovšie technické údaje a špecifikácie.
