MAX16993AGJC/VY+T je integrovaný obvod (IC) od spoločnosti Maxim Integrated, ktorý patrí do kategórie PMIC (Power Management Integrated Circuit) - Napäťové regulátory - DC-DC spínacie regulátory. Ide o buck spínací regulátor IC s pozitívnym nastaviteľným (programovateľným) rozsahom výstupného napätia od 0,8 V do 3,95 V a s výstupným prúdom až 3 A na kanál.
Hlavné vlastnosti tohto produktu zahŕňajú:
Pozitívne nastaviteľné (programovateľné) výstupné napätie, umožňujúce prispôsobenie špecifickým požiadavkám na napájanie
Tri nezávislé výstupné kanály, umožňujúce efektívne riadenie viacerých napájacich liniek
Vysoká účinnosť až do 95 % vďaka topológii synchronného usmerňovača
Široké rozsahy vstupného napätia od 3,5 V do 36 V, vhodné pre široké spektrum aplikácií
Prevádzkový teplotný rozsah od -40 °C do 125 °C, zabezpečujúci spoľahlivý výkon v rôznych prostrediach
Zhodu so smernicou RoHS a bezolovnaté balenie, zodpovedajúce environmentálnym požiadavkám
Kompaktné balenie typu 32-VFQFN s vystavenou doskou, optimalizované pre obmedzené priestorové možnosti dizajnu
MAX16993AGJC/VY+T je vhodný pre aplikácie, ktoré vyžadujú viaceré nastaviteľné napájacie línie s vysokou účinnosťou, ako napríklad:
Priemyselné a automatizačné zariadenia
Telekomunikačné a sieťové infraštruktúry
Medické zariadenia
Automobilovú elektroniku
Spotrebnú elektroniku
Čo sa týka ekvivalentov alebo alternatívnych modelov, existuje niekoľko ďalších produktov od spoločnosti Maxim Integrated, ktoré môžu slúžiť ako náhrady v závislosti od špecifických požiadaviek:
MAX16990: Podobný buck spínací regulátor s dvomi výstupnými kanálmi
MAX16994: Vyšší výkon buck spínací regulátor s tromi výstupnými kanálmi
MAX16995: Vyšší výkon buck spínací regulátor s štyrmi výstupnými kanálmi
MAX17572: Synchronous buck regulátor so zabudovanými napäťovými MOSFETmi
Výber vhodného modelu závisí od faktorov, ako je počet požadovaných výstupných liniek, výkonové požiadavky, rozsah vstupného napätia a špecifické požiadavky návrhu cieľovej aplikácie.
MAX16993AGJC/VY+T Kľúčové technické vlastnosti
Tento integrovaný obvod je vybavený nastaviteľným výstupným napätím od 0,8V do 3,95V s maximálnym výstupným prúdomom 3A, čo zabezpečuje vysokú univerzálnosť. Štruktúra s buck topológiou a synchronná regulácia zvyšujú účinnosť konverzie. Frekvencia prechodu je nastavená na 2,1 MHz, čo umožňuje rýchlejšiu odozvu a nižší šum v napájacích systémoch. Regulátor podporuje až tri výstupy, čo umožňuje súčasné napájanie viacerých zariadení.

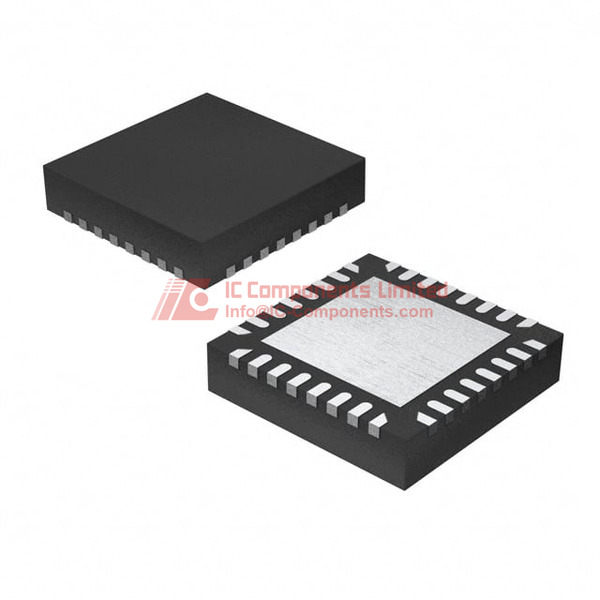

MAX16993AGJC/VY+T Veľkosť balenia
Typom je povrchová montáž (SMD).Kvôli baleniu používame pásky a cievky (Tape & Reel - TR) s veľkosťou 32-QFND-EP, čo zodpovedá rozmerom 5x5 mm. Konfigurácia pinov je v 32-VFQFN prevedení s vystúpeným chladicím padom, čo uľahčuje montáž na moderné PCB dosky. Tepelné vlastnosti zabezpečujú prevádzku v rozsahu teplôt od -40°C do 125°C (TJ).
MAX16993AGJC/VY+T Aplikácia
Určené pre použitie v kompaktných elektronických zariadeniach. Vhodné pre riadenie napájania v rôznych typoch elektronických systémov, kde je potrebná efektívna regulácia napätia a vysoký výkon v obmedzenom priestore.
MAX16993AGJC/VY+T Funkcie
Vlastnosťou tohto IC je nastaviteľné výstupné napätie v rozsahu od 0,8V do 3,95V pri maximálnom výstupnom prúde 3A, čo ponúka široké možnosti použitia. Jeho buck topológia a synchronná rektifikácia zvyšujú účinnosť, frekvencia 2,1 MHz umožňuje rýchlu odozvu a menej šumu v napájacích systémoch. Navyše, regulator môže poskytovať až tri výstupy súčasne, čím zabezpečuje viacnásobné napájanie viacerých zariadení.
MAX16993AGJC/VY+T Vlastnosti kvality a bezpečnosti
Produkt je v súlade s požiadavkami RoHS, čo zaručuje jeho bezpečnosť a ochranu životného prostredia – je bezolovnatý. Úroveň citlivosti na vlhkosť (MSL) je 1, čo znamená, že je veľmi odolný voči vlhkosti a zabezpečuje vysokú spoľahlivosť počas skladovania a prevádzky.
MAX16993AGJC/VY+T Kompatibilita
Typ povrchovej montáže (SMD) zabezpečuje plnú kompatibilitu s modernými PCB technológiami, čo umožňuje jednoduchú a rýchlu montáž v moderných elektronických zariadeniach.
MAX16993AGJC/VY+T Datasheet PDF
Pre najpresnejšie a najkomplexnejšie informácie o MAX16993AGJC/VY+T si stiahnite datasheet priamo z našej webovej stránky. Odporúčame si ho stiahnuť z produktovej stránky, aby ste mali najnovšie a najspoľahlivejšie údaje k dispozícii.
