MAX1139EEE+T je vysokovýkonný 10-bitový analógovo-čítačový prevodník (ADC) navrhnutý spoločnosťou Maxim Integrated, ktorý ponúka sofistikované schopnosti zberu dát pre presné elektronické aplikácie. Tento kompaktný integrovaný obvod zabezpečuje všestrannú konverziu signálov s výnimočnou flexibilitou v konfigurácii vstupov a vzorkovacích schopnostiach.
Jadrom zariadenia je architektúra s 10-bitovým postupným priblížením (SAR), ktorá umožňuje rýchlu a presnú analógovo-číslicovú konverziu. Podporuje typy vstupov s jedným koncom aj differentialné vstupy, pričom dokáže obsluhovať 6 alebo 12 vstupných kanálov, čo z neho robí vysoko prispôsobivý pre rôzne požiadavky na meranie signálov. Prevody sú schopné vzorkovať signály s úžasnou rýchlosťou 94,4 tisíc vzoriek za sekundu, čo zabezpečuje vysokorýchlostný zber dát v rôznych inžinierskych a priemyselných aplikáciách.
MAX1139 funguje v širokom teplotnom rozsahu od -40 °C do 85 °C, čo z neho robí vhodný do náročných environmentálnych podmienok. Má flexibilný rozsah napájania od 2,7 V do 3,6 V pre digitálne aj analógové obvody, čo zvyšuje jeho kompatibilitu s modernými nízkoenergetickými elektronickými systémami. Zariadenie ponúka možnosť voľby medzi externým a interným referenčným napätím, čím pridáva ďalšiu flexibilitu návrhu.
Vybavené formátom 16-QSOP (Quad Small Outline Package), tento ADC je ideálny pre aplikácie s obmedzeným priestorom, ako sú inštrumentácia, priemyselné monitorovanie, rozhrania senzorov a prenosné elektronické zariadenia. Jeho bezolovnatý a RoHS-zladený dizajn zabezpečuje environmentálnu zodpovednosť a splnenie súčasných noriem výroby.
Hlavné výhody zahŕňajú vysokú presnosť 10-bitového rozlíšenia, nízku spotrebu energie, rôzne konfigurácie vstupov a robustné prevádzkové vlastnosti. Schopnosť obvodu zvládať oba typy vstupov – s jedným koncom aj differentialné – ho robí mimoriadne všestranným pri komplexných meracích scenároch signálov.
Hoci v špecifikáciách nie sú explicitne uvedené konkrétne ekvivalentné modely, podobné zariadenia z produktovej rady Maxim Integrated môžu zahŕňať MAX1138, MAX1136 a ďalšie varianty série MAX113x. Inžinieri a návrhári hľadajúci alternatívy by mali konzultovať kompletný katalóg výrobkov spoločnosti Maxim pre presnejšie porovnania.
Pokročilé funkcie, kompaktný dizajn a spoľahlivý výkon robia z tohto zariadenia vynikajúcu voľbu pre inžinierov hľadajúcich flexibilné, vysoko výkonové riešenie analógovo-čítačovej konverzie pre rôzne elektronické projekty.
MAX1139EEE+T Kľúčové technické vlastnosti
MAX1139EEE+T je digitálny prevodník s vysokou presnosťou so 10-bitovým rozlíšením a rýchlosťou vzorkovania 94,4 kS/s. Používa SAR architektúru, podporuje diferenciálne aj jednopólové vstupy, a má možnosť výberu medzi vonkajšou a vnútornou referenciou. Vstupy sa nastavujú od 6 do 12, čo umožňuje vysokú rozšíriteľnosť pre rôzne aplikácie.

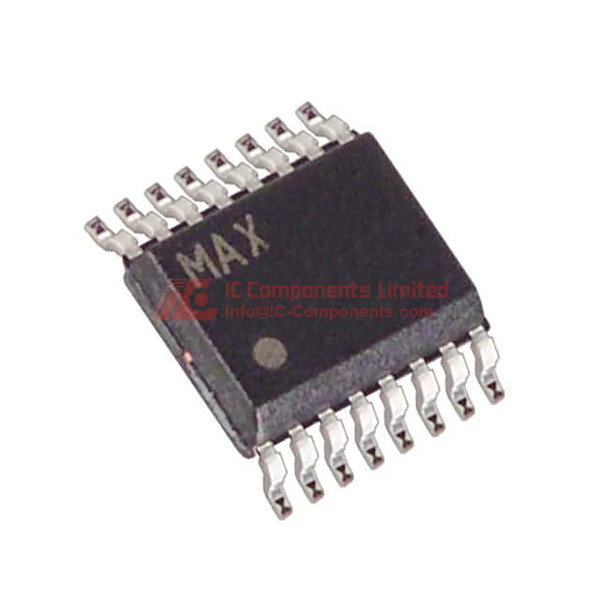

MAX1139EEE+T Veľkosť balenia
Typ 16-QSOP, materiál bezolovnatý / RoHS kompatibilný. Rozmer 16-SSOP (šírka 0,154" / 3,90 mm). Balenie na páske a valci (Tape & Reel - TR).
MAX1139EEE+T Aplikácia
Tento analógovo-digitálny prevodník sa využíva v systémoch zberu dát, vyžadujúcich rýchle a presné digitalizovanie analógových signálov. Ideálny je pre rozhranie senzorov, systémy zaznamenávania dát a riadiace systémy procesov.
MAX1139EEE+T Funkcie
MAX1139EEE+T ponúka vysokú presnosť vďaka SAR architektúre, podporuje diferenciálne aj jednopólové vstupy, umožňuje výber referenčného napätia, a má vstupy od 6 do 12, čo zvyšuje flexibilitu vo vašom dizajne.
MAX1139EEE+T Vlastnosti kvality a bezpečnosti
Výrobok je plne v súlade s RoHS normami, čo zaručuje environmentálnu bezpečnosť a dodržiavanie noriem. Má úroveň citlivosti na vlhkosť MSL 1, čo potvrdzuje jeho odolnosť v náročných podmienkach.
MAX1139EEE+T Kompatibilita
Balenie 16-QSOP a štandardná konfigurácia pinov zabezpečujú kompatibilitu s modernými PCB a elektronickými rozhraniami. Jednoducho sa integruje do existujúcich systémov bez nutnosti väčších úprav hardvéru.
MAX1139EEE+T Datasheet PDF
Na našom webe je k dispozícii oficiálny datový list MAX1139EEE+T, ktorý poskytne podrobnú informáciu o jeho vlastnostiach a možnostiach. Odporúčame si ho stiahnuť pre správne navrhnutie a použitie tohto komponentu.
Distributor kvality
IC-Components je prémiový distribútor produktov spoločnosti Maxim Integrated. Pre spoľahlivú kvalitu a výborný servis si zabezpečte cenovú ponuku ešte dnes. Posilnite svoju dodávateľskú reťazec s dôveryhodným distribútorom MAX1139EEE+T. Navštívte našu stránku pre viac informácií a jednoduché objednanie.
