LTC2050HVHS5#TRPBF je sofistikovaný zosilňovač s nulovým driftom, navrhnutý spoločnosťou Analog Devices, predstavujúci pokrokové riešenie v oblasti presného analógového spracovania signálov. Tento vysokovýkonný inštrumentačný zosilňovač je navrhnutý tak, aby riešil kľúčové výzvy v nízkonapäťových, vysoko presných meracích aplikáciách, najmä tam, kde je minimálna offsetová hodnota a drift priorita.
Ako jednovrstvový, rail-to-rail prevodník, tento zariadenie ponúka výnimočný výkon v širokom rozsahu prevádzkových teplôt od -40 °C do 125 °C. Jeho inovatická architektúra s nulovým driftom zabezpečuje pozoruhodnú stabilitu vstupného offsetu a mimoriadne nízky vstupný bias prúd len 25 pA, čo ho činí ideálnym pre citlivé meracie scenáre vyžadujúce minimálne skreslenie signálu.
Zosilňovač podporuje jednosmerné napájanie v rozsahu od 2,7 V do 11 V alebo duálne napájacie konfigurácie od ±1,35 V do ±5,5 V, čo poskytuje pozoruhodnú flexibilitu pre rôzne elektronické systémy. Jeho výstupná schopnosť rail-to-rail umožňuje maximálne využitie swingu signálu, čím zlepšuje vernosť signálu a dynamický rozsah.

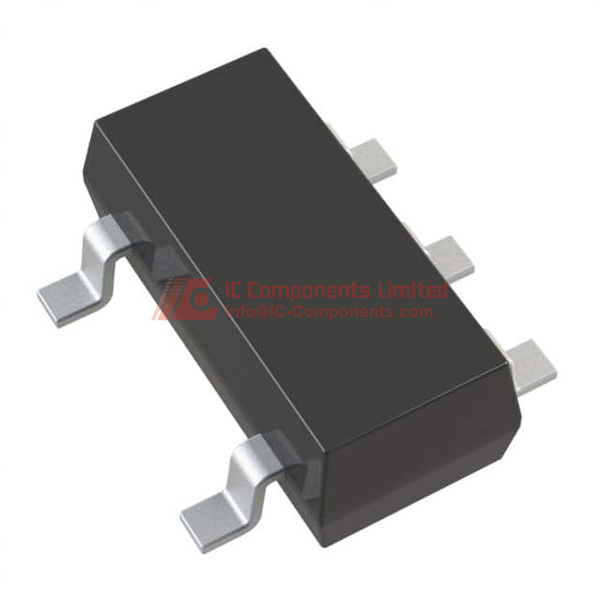

Kľúčové technické výhody zahŕňajú zosilňovací bandwidth produkt 3 MHz, minimálny stupňový rýchlostný parameter 2 V/μs a nízky odber 1 mA, čo spolu prispieva k energeticky úspornému a vysoko presnému výkonu. Zariadenie je zabalené v kompaktnom prevedení typu TSOT-23-5 s povrchovou montážou, čo uľahčuje jeho začlenenie do priestorovo obmedzených elektronických dizajnov.
Potenciálne oblasti použitia zahŕňajú precízne inštrumentácie, medicínske zariadenia, priemyselné senzory, systémy získavania dát a nízkonapäťové meracie prístroje, kde je integrita signálu kľúčová. Jeho bezolovnatá, RoHS súladná konštrukcia zabezpečuje environmentálnu zodpovednosť a širokú kompatibilitu na trhu.
Alternatívne alebo ekvivalentné modely v portfóliu spoločnosti Analog Devices môžu zahŕňať LTC2051, LTC2052 a podobné varianty zosilňovačov s nulovým driftom, hoci ich výkonové charakteristiky sa môžu líšiť. Priemyselní návrhári by mali dôkladne konzultovať podrobné datasheet-y pre presnú porovnávaciu analýzu.
Robustný dizajn zosilňovača, minimálne vlastnosti driftu a všestranné prevádzkové parametre ho robia výnimočnou voľbou pre inžinierov hľadajúcich vysokopresné analógové spracovanie signálov v rôznych technických oblastiach.
LTC2050HVHS5#TRPBF Kľúčové technické vlastnosti
Zero-Offsetový zosilňovač, 1 obvod, výstup na úrovni kolejnice (rail-to-rail)
LTC2050HVHS5#TRPBF Veľkosť balenia
Typ balenia: TSOT-23-5, materiál: SOT, veľkosť: páska a cievka (TR), teplotný a elektrický režim: prevádzková teplota -40°C až 125°C, napájacie napätie: 2,7 V až 11 V
LTC2050HVHS5#TRPBF Aplikácia
Vhodný predovšetkým pre vysoce presné spracovanie signálu, zber dát a meracie zariadenia
LTC2050HVHS5#TRPBF Funkcie
LTC2050HVHS5#TRPBF od spoločnosti ADI (Analog Devices, Inc.) je vysoko výkonný Zero-Drift operačný zosilňovač navrhnutý na zvýšenie presnosti a stability. Má unikátnu architektúru, ktorá dynamicky koriguje DC offset a drift v čase a pri rôznych teplotách. Udržiava nízke vstupné offsetové napätie 0,5 V a vstupný bias prúd 25 pA. Výstup na úrovni kolejnice zlepšuje rozsah signálu a jeho integritu. Zosilňovač dosahuje faktora zosilnenia krátkeho pásma 3 MHz a rýchlosti prechodu 2 V/μs, čo je vhodné pre zariadenia napájané batériou vzhľadom na nízky odber 1 mA.
LTC2050HVHS5#TRPBF Vlastnosti kvality a bezpečnosti
V súlade s normou RoHS; úroveň citlivosti na vlhkosť (MSL) 1, čo znamená neobmedzenú dobu skladovania pri teplote do 30°C a relatívnej vlhkosti do 85%; zabezpečuje spoľahlivý a bezpečný chod v rôznych teplotných podmienkach od -40°C do 125°C.
LTC2050HVHS5#TRPBF Kompatibilita
Navrhnutý tak, aby bol kompatibilný s rôznymi vysokopresnými aplikáciami v priemysle, telekomunikáciách a spotrebnej elektronike vďaka flexibilným požiadavkám na napájanie a kompaktnému povrchovému baleniu.
LTC2050HVHS5#TRPBF Datasheet PDF
Pre komplexné a najpoužívanejšie technické údaje o LTC2050HVHS5#TRPBF navštívte našu webovú stránku. Odporúčame vám stiahnuť si technickú dokumentáciu priamo z aktuálnej stránky, aby ste mali prístup k najpresnejším a najnovším informáciám.
