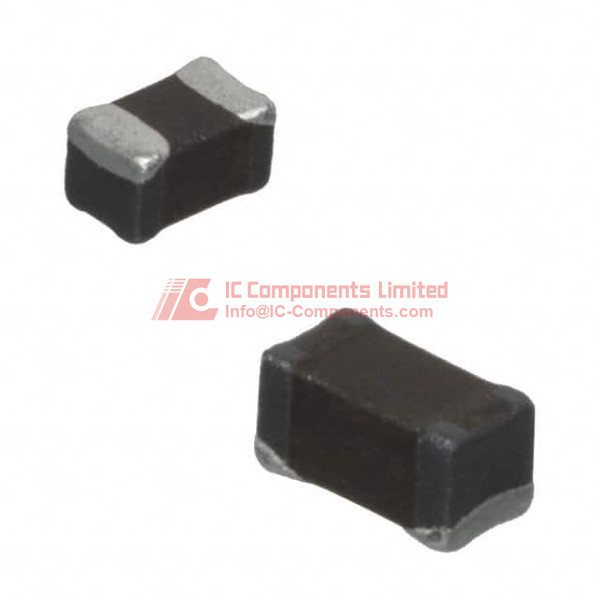

Taiyo Yuden CBMF1608T2R2M je vysoko výkonná povrchová montážna feritová korálka v induktore s montážou na povrch, určená na sofistikované aplikácie na potláčanie šumu a filtrovanie signálov v elektronike. Tento kompaktný komponent v rozmere 0603 (faktický rozmer 1608) ponúka výnimočné schopnosti znižovania elektromagnetického rušenia (EMI), čím je ideálny pre presné elektronické dizajny vyžadujúce spoľahlivé zníženie šumu.
Navrhnutý s využitím pokročilej technológie vinutého bubnova jadra, tento feritový korálok dosahuje vynikajúce výsledky v širokom teplotnom rozsahu od -40°C do 105°C. Jeho miniatúrny rozmer 1,60 mm x 0,80 mm umožňuje bezproblémovú integráciu do hustých plošných spojov pri zachovaní špičkových elektrických vlastností.
Induktor poskytuje pevné inductivity 2,2 µH s toleranciou ±20% a má nízky stejnosmerný odpor 221 mΩ, čo zabezpečuje minimálne straty signálu a vysokú efektívnosť prenosu energie. S vysokým zaťažovacím prúdom 560 mA a samorozpínacou frekvenciou 80 MHz exceluje v filtrovaní vysokofrekvenčného šumu v citlivých elektronických obvodoch.
Medzi hlavné výhody patrí jeho nekryté konštrukčné prevedenie, kompatibilita s povrchovou montážou a výborné saturácie pri 190 mA. Táto súčiastka je obzvlášť vhodná pre autoodvetvie, telekomunikačné siete, spotrebnú elektroniku a priemyselné riadiace systémy, kde je zachovanie integrity signálu a potláčanie šumu rozhodujúce.
Ekvivalentné alternatívne modely na trhu zahŕňajú podobné feritové korálky od výrobcov ako Murata, Würth Elektronik a TDK, ktoré ponúkajú porovnateľné špecifikácie v rozmere 0603. Súlad s nariadením RoHS ešte viac zvyšuje jeho vhodnosť pre moderné výrobné procesy elektroniky.
Táto všestranná feritová korálka predstavuje sofistikované riešenie pre inžinierov, ktorí hľadajú kompaktné, vysokovýkonné komponenty na potláčanie šumu, schopné zachovať kvalitu signálu aj v náročných elektromagnetických prostrediach.
CBMF1608T2R2M Kľúčové technické vlastnosti
Induktancia: 2,2 μH, Prúdové zaťažiteľnosť: 560 mA, Obal: 0603 (1608 Metrický), Povrchová montáž
CBMF1608T2R2M Veľkosť balenia
Ferritová korálka CBMF1608T2R2M od Taiyo Yuden je dodávaná v štandardnom povrchovom obale 0603 (1608 Metrický), čo zaisťuje vysokú kompatibilitu s automatizovanými výrobnými procesmi. Zariadenie má kompaktné rozmery 1,60 mm x 0,80 mm a maximálnu výšku umiestnenia len 1,00 mm, čo umožňuje efektívne využitie priestoru na doske v hustohmatoch konštrukciách. Dodáva sa v balení na páskach a rolkách (TR), vhodnom pre hromadnú výrobu so štandardným množstvom 5000 kusov na rolku. Je vyrobené z feritového jadra s optimálnou schopnosťou potlačiť šumy a mäkkou mechanickou odolnosťou, pričom je drôt vinutý z medi.
CBMF1608T2R2M Aplikácia
Seriál CBMF1608T2R2M je ideálny pre široké spektrum filtrov a potláčania šumu v oblastiach telekomunikácií, spotrebnej elektroniky, automobilovej elektroniky, priemyselnej automatizácie, notebookov, tabletov, smartphonov a napájacích obvodov. Jeho kompaktná veľkosť a spoľahlivý výkon ho robia vhodným pre prenosné a maličké zariadenia, ktoré vyžadujú prísnu kontrolu elektromagnetických rušení na napájacích a signálových vedeniach.
CBMF1608T2R2M Funkcie
Hlavné črty tohto modelu zahŕňajú vysokú úroveň potlačenia šumu pri vysokých frekvenciách, stabilný výkon inductance v širokom teplotnom rozsahu a štandardný povrchový obal pre automatizovanú montáž. Konštrukcia s feritovým jadrom a vinutím na válčekovom jadre zabezpečuje spoľahlivú záťaž a vynikajúce vlastnosti potláčania v porovnaní s multilayerovými alternativami. Nízky odpor DCR minimalizuje nežiaduci pokles napätia, pričom súčasťou je aj environmentálna zodpovednosť podľa štandardu RoHS. Mechanicky pevné ukončenia zaisťujú dlhú životnosť a odolnosť pri montáži a prevádzke na doske.
CBMF1608T2R2M Vlastnosti kvality a bezpečnosti
Vyrobok Taiyo Yuden, lídra v oblasti pasívnych komponentov, prechádza prísnymi kontrolami kvality a testami na splnenie medzinárodných noriem. Súlad so štandardom RoHS (stav zásobovania vyžaduje potvrdenie) zaručuje absenciu nebezpečných látok a podporuje šetrný prístup k životnému prostrediu. Zariadenie je navrhnuté tak, aby zabezpečilo konštantnú inductanciu a potlačenie EMI v stanovených teplotných a prúdových rozsahov, čím podporuje bezpečnosť a spoľahlivosť konečného zariadenia.
CBMF1608T2R2M Kompatibilita
S jeho povrchovým balením 0603 (1608 Metrický) je séria CBMF1608T2R2M kompatibilná s širokou škálou povrchových plošných spojov a štandardného vybavenia na montáž. Môže slúžiť ako priama náhrada za iné renomované feritové korálky a cievky v štýle 0603, čo zjednodušuje výber komponentov pre návrhárov a technikov.
CBMF1608T2R2M Datasheet PDF
Na našej webovej stránke nájdete najautoritatívnejší a najnovší dátový list ferritovej korálky CBMF1608T2R2M od Taiyo Yuden. Odporúčame stiahnuť si tento dokument pre najnovšie špecifikácie, aplikačné obvody a podrobné elektrické charakteristiky, ktoré uľahčia vaše návrhy a overovacie procesy.
