AD7866BRUZ je 12-bitový analógovo--digitálny prevodník (ADC), vyvinutý spoločnosťou Analog Devices, Inc. (ADI). Patrí do kategórie záznamu dát, špecificky do podkategórie analógovo-digitálnych prevodníkov (ADC). Tento produkt je navrhnutý tak, aby riešil problém simultánneho vzorkovania, čo umožňuje konverziu viacerých analógových vstupných kanálov súčasne.
AD7866BRUZ ponúka rozlíšenie 12 bitov a rýchlosť vzorkovania až do 1 MSPS (miliónov vzoriek za sekundu), čím je vhodný pre široké spektrum aplikácií, ktoré vyžadujú vysokorýchlostné a presné zaznamenávanie dát. Využíva architektúru s postupnou aproximáciou (SAR), ktorá zabezpečuje rovnováhu medzi výkonom a spotrebou energie.
Hlavné špecifikácie AD7866BRUZ zahŕňajú široký pracovný teplotný rozsah od -40 °C do 125 °C, konfiguráciu s jednopólovým vstupom a možnosť podpory externých aj interných napäťových referencií. Prístroj funguje na digitálnom a analógovom napájaní v rozmedzí od 2,7 V do 5,25 V, čo zaisťuje kompatibilitu s rôznymi digitálnymi a analógovými systémami.
Medzi hlavné výhody AD7866BRUZ patrí jeho schopnosť simultánneho vzorkovania, ktorá umožňuje paralelnú konverziu viacerých analógových vstupov, čím sa znižuje komplexnosť a náklady celkového systému. Okrem toho jeho 12-bitové rozlíšenie a vysoká rýchlosť vzorkovania ho robia ideálnym pre aplikácie vyžadujúce vysokú presnosť zaznamenávania dát, ako sú priemyselná automatizácia, riadenie procesov alebo medicínska technika.
AD7866BRUZ je kompatibilný s SPI a DSP dátovými rozhraniami, čo umožňuje jednoduchú integráciu do širokej škály systémov spracovania signálov. Je dostupný v balení 20-TSSOP (tenký shrink malý obrysový balík), ktoré poskytuje kompaktné a úsporné riešenie pri návrhu plošných spojov.
Ekvivalentné alebo alternatívne modely k AD7866BRUZ zahŕňajú AD7866ARUZ a AD7866BSUZ, ktoré ponúkajú podobnú funkcionalitu a špecifikácie, ale môžu sa líšiť v balení, spotrebe energie alebo špecifických vlastnostiach. Odporúča sa konzultovať dokumentáciu výrobcu pre kompletný prehľad ekvivalentných modelov a ich podrobných špecifikácií.
AD7866BRUZ Kľúčové technické vlastnosti
AD7866BRUZ ponúka 12-bitové rozlíšenie s dvoma Successive Approximation Register (SAR) ADC a súčasným odobrávaním signálov, čo zabezpečuje vysokú presnosť a rýchly prevod. Vhodný pre náročné meracie systémy a aplikácie vyžadujúce vysoké rozlíšenie a spoľahlivosť.
AD7866BRUZ Veľkosť balenia

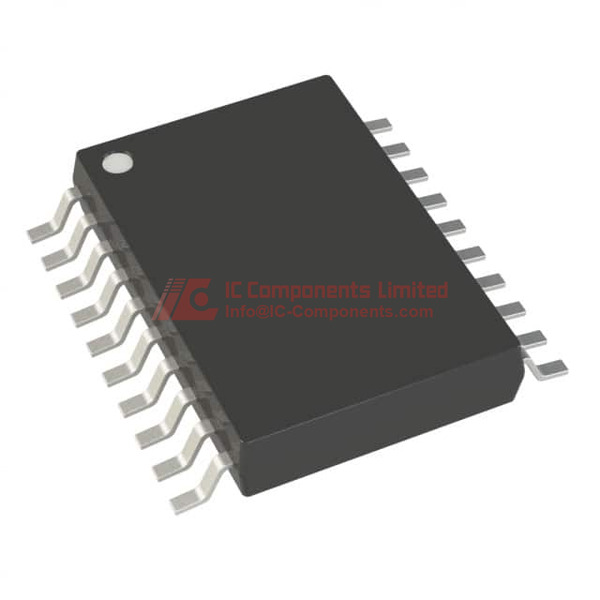

Typ: Trubica; Materiál: 20-TSSOP (tenký štíhly povlak malého rozmeru); Rozmery: šírka 4,40 mm (0,173 palca); Konfigurácia pinov: 20-TSSOP; Tepelné vlastnosti: Prevádzková teplota od -40°C do 125°C; Elektrické vlastnosti: Napájacie napätie digitálne 2,7 V – 5,25 V, analógové 2,7 V – 5,25 V.
AD7866BRUZ Aplikácia
Navrhnutý pre vysokovýkonné systémy zberu dát, ideálny pre multi-kanálové a duálne vzorkovanie v priemyselných riadiacich systémoch, medicínskych zariadeniach a digitálnom spracovaní signálov.
AD7866BRUZ Funkcie
AD7866BRUZ má dvojitý 12-bitový SAR ADC umožňujúci vysokorýchlostný a vysokorozlišovací prevod. Podporuje konfiguráciu MUX-S/H-ADC, čo umožňuje výber a zadržiavanie signálu pred prevodom, čím zvyšuje flexibilitu sekvenčného riadenia a časovania. Prijíma široké spektrum vstupov vrátane jednotlivo-svodových, čím rozširuje svoju použiteľnosť. Rýchlosť vzorkovania dosahuje 1M vzoriek za sekundu, čo je kľúčové pre aplikácie vyžadujúce rýchlu odozvu a presné digitálne reprezentácie analógových signálov. Podporuje externé aj interné referenčné typy, umožňujúc nastavovanie referenčných úrovní podľa potrieb aplikácie. Tento ADC efektívne funguje v rozsahu napájacieho napätia 2,7 V až 5,25 V, zabezpečujúc kompatibilitu s rôznymi digitálnymi a analógovými napájadlami v embedded systémoch.
AD7866BRUZ Vlastnosti kvality a bezpečnosti
Bezolovnatý a RoHS kompatibilný, v súlade s environmentálnymi štandardmi. Má Moisture Sensitivity Level (MSL) 1, čo znamená neobmedzenú lehotu skladovania pri normálnych podmienkach.
AD7866BRUZ Kompatibilita
Kompatibilný s SPI a DSP digitálnymi rozhraniami, čo umožňuje jednoduchú integráciu s väčšinou mikroprocesorov a digitálnych systémov.
AD7866BRUZ Datasheet PDF
Pre kompletné technické podrobnosti a prevádzkové pokyny je dostupný oficiálny datasheet pre AD7866BRUZ. Stiahnite si PDF datasheet priamo z našej webovej stránky na aktuálnej stránke produktu pre podrobné informácie a zvýšenú spoľahlivosť prevádzky.
