Renesas Electronics America R5F212AASNFP#V2 je vysokovýkonné 16-bitové mikrokontroléry navrhnuté pre všestranné zabudované aplikácie, ponúkajúce spoľahlivú funkcionalitu a efektívny dizajn v kompaktnom balení 64-LFQFP. Tento pokročilý mikrokontrolér je súčasťou série R8C/2x/2A, ktorá je špeciálne vyvinutá na zvládanie zložitých výpočtových a riadiacich požiadaviek v rôznych elektronických systémoch.
Na jadre má tento mikrokontrolér výkonný 16-bitový procesor R8C schopný pracovať na frekvencii 20 MHz, čo zabezpečuje značnú výpočtovú kapacitu pre sofistikované zabudované systémy. Zariadenie je vybavené 96 KB FLASH programovej pamäte a 7 KB RAM, čo umožňuje pokročilé programovanie a správu dát s dostatočnou kapacitou úložiska.
Hlavnou prednosťou tohto mikrokontroléra je jeho komplexná integrácia periférií vrátane viacerých komunikačných rozhraní, ako sú LINbus, SIO, SSU a UART/USART. Táto univerzálnosť umožňuje bezproblémové prepojenie a komunikáciu v rôznych aplikačných prostrediach. Okrem toho obsahuje pokročilé integrované periférie, ako sú PWM (pulzná šírka modulácie), WDT ( watchdog timer) a obvody na detekciu napätia, čím zvyšujú spoľahlivosť a funkcionalitu systému.
Mikrokontrolér podporuje flexibilné spravovanie napájania v širokom rozsahu napájacieho napätia od 2,2 V do 5,5 V a má 55 konfigurovateľných I/O pinov. Integrované konvertory, vrátane 12-bitového 10-kanálového analógovo-digitálneho prevodníka a 2-kanálového 8-bitového digitálne-analógového prevodníka, ďalej rozširujú jeho schopnosti spracovania signálov.
Navrhnutý na priemyselné a automobilové aplikácie, zariadenie spoľahlivo funguje pri teplotách od -20 °C do 85 °C. Je bezolovnatý a v súlade s normou RoHS, čím spĺňa súčasné environmentálne a regulačné štandardy.
Možné ekvivalentné alebo alternatívne modely v sérii Renesas R8C zahŕňajú R5F212BA, R5F212CA a R5F212DA, ktoré ponúkajú podobné architektonické vlastnosti so zmenami v pamäti a konfigurácii periférií.
Typické aplikačné oblasti zahŕňajú automobilové elektroniky, priemyselné riadiace systémy, spotrebnú elektroniku, chytré merače a malé zabudované riadiace platformy vyžadujúce kompaktné a efektívne mikrokontroléry s výkonnostnými schopnosťami.
R5F212AASNFP#V2 Kľúčové technické vlastnosti
R5F212AASNFP#V2 je vysokovýkonný 16-bitový mikrokontrolér s jadrénom R8C, taktovaným na 20 MHz. Je vybavený 96 KB FLASH pamäte na uloženie programu a 7 KB RAM pre spracovanie dát. Obsahuje vysoko efektívny vnútorný oscilátor a početné periférie vrátane PWM, POR, detekcie napätia a watchdog timer (WDT). Podporuje pokročilé komunikačné rozhrania ako I2C, LINbus, SIO, SSU, UART/USART pre spoľahlivú dátovú komunikáciu.

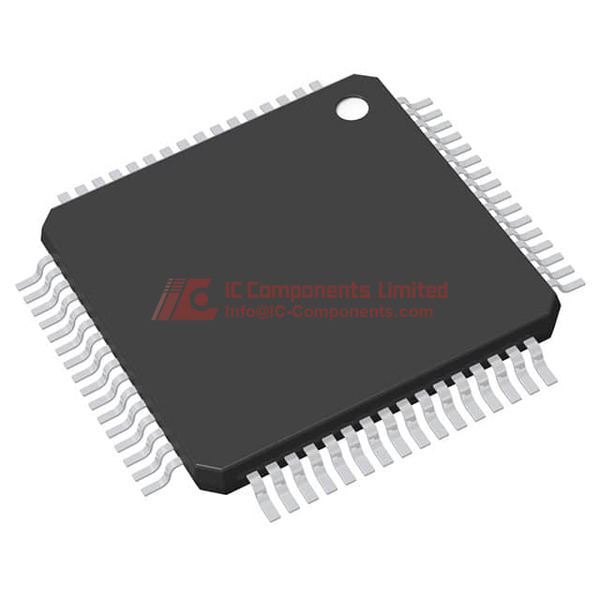

R5F212AASNFP#V2 Veľkosť balenia
Typ: 64-LFQFP (10x10 mm). Materiál: Bezolovnátý, zhodný s normami RoHS. Konfigurácia pinov: 64 pinov. Tepelné vlastnosti: prevádzková teplota od -20°C do 85°C. Elektrické vlastnosti: Napájacie napätie od 2,2 V do 5,5 V.
R5F212AASNFP#V2 Aplikácia
Určený pre používanie v automobilových aplikáciách, priemyselných riadiacich systémoch a spotrebnej elektronike, podporuje komplexné riadiace úlohy a kompatibilitu s viacerými periférnymi zariadeniami.
R5F212AASNFP#V2 Funkcie
R5F212AASNFP#V2 predstavuje vysoko výkonný 16-bitový mikrokontrolér s frekvenciou 20 MHz, 96 KB FLASH a 7 KB RAM. Disponuje efektívnym interným oscilátorom a širokým spektrom periférií, vrátane PWM, POR, detekcie napätia a hodinového spínača. Podporuje rôzne komunikačné štandardy na zabezpečenie spoľahlivej dátovej výmeny.
R5F212AASNFP#V2 Vlastnosti kvality a bezpečnosti
Produkt je vyrobený podľa prísnych kvalitatívnych noriem, s úrovňou odolnosti voči vlhkosti (MSL) 1, čo znamená neobmedzenú skladovaciu dobu pri teplote ≤30°C a vlhkosti do 85%. Obsahuje bezpečnostné funkcie ako detekciu napätia, ktorá chráni pred nízkym napätím a zabezpečuje stabilnú prevádzku.
R5F212AASNFP#V2 Kompatibilita
R5F212AASNFP#V2 má pokročilé digitálne a analogové rozhranie, vrátane 12-kanálových 10-bitových A/D prevodníkov a 2-kanálových 8-bitových D/A prevodníkov, čo umožňuje interakciu s digitálnymi aj analógovými signálmi v rôznych prevádzkových prostrediach.
R5F212AASNFP#V2 Datasheet PDF
Stiahnite si najkompletnejší a najautoritívnejší datasheet pre mikrokontrolér R5F212AASNFP#V2 priamo z našej webovej stránky. Získajte všetky technické špecifikácie a pokyny na integráciu a použitie.
