Model CM1406-08DE je sofistikovaný RC (Pi) filter navrhnutý spoločnosťou AMI Semiconductor / onsemi, špeciálne vyvinutý na vysokovýkonnú elimináciu elektromagnetických rušení (EMI) v dátových linkách mobilných zariadení. Tento pokročilý diskrétny polovodičový prvok poskytuje komplexnú ochranu integrity signálu prostredníctvom inovovanej topológie filtra s druhým rádom nízkopriepustného filtra.
Primárne určený pre mobilnú komunikáciu a prenos dát, filter zabezpečuje výnimočnú elektromagnetickú kompatibilitu tým, že dosahuje útlm 30 dB v rozsahu frekvencií od 800 MHz do 3 GHz. Kompaktné puzdro s otvorenou podložkou 16-WFDFN, merajúce iba 0,157" x 0,063" (4,00 mm x 1,60 mm), umožňuje hladkú integráciu do elektronických návrhov s obmedzeným priestorom.
Filter má osem nezávislých kanálov s konzistentnými elektrickými vlastnosťami, vrátane odporu 200 ohmov a kapacity 15 pF. Jeho robustná konštrukcia podporuje spoľahlivý chod v širokom teplotnom rozsahu od -40 °C do 85 °C, čo ho robí vhodným do náročných elektronických prostredí. Zabudovaná ochrana proti elektrostatickému výboju (ESD) zvyšuje odolnosť a spoľahlivosť výkonu zariadenia.
Medzi hlavné výhody patrí možnosť povrchovej montáže, minimálny priestor, vysokofrekvenčné potlačenie šumu a komplexná ochrana proti ESD. Stredová / práhova frekvencia filtra, 105 MHz, zabezpečuje efektívne spracovanie signálu pri zachovaní integrity signálu v komplexných elektronických systémoch.
Alternatívne alebo ekvivalentné modely môžu zahŕňať podobné RC filtre od výrobcov ako Murata, TDK a Würth Elektronik, hoci séria CM1406 ponúka jedinečné vlastnosti, ktoré ho odlišujú v presnosti a výkone.
Ideálne aplikácie zahŕňajú mobilné zariadenia, telekomunikačné zariadenia, bezdrôtové komunikačné systémy a iné vysoko-frekvenčné elektronické platformy vyžadujúce pokročilé filtrovanie signálu a elimináciu elektromagnetických rušení.
CM1406-08DE Kľúčové technické vlastnosti
RC (Pi) filter, 2.ord, 8 kanálov, odpor 200 Ohmov, kapacita 15pF, prahová frekvencia 105MHz
CM1406-08DE Veľkosť balenia

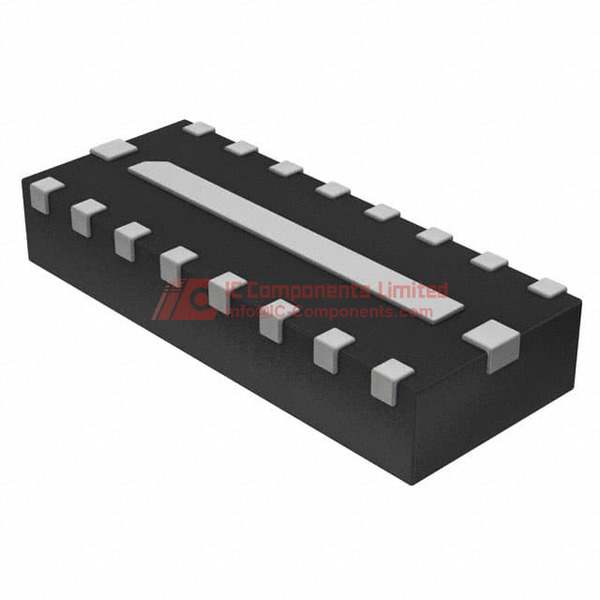

CM1406-08DE je dodávaný v balení Tape & Reel (TR), čo umožňuje efektívnu automatickú montáž a manipuláciu pri hromadnej výrobe. Používa kompaktné balenie typu 16-WFDFN s odhaleným padom, s rozmermi 4,00 mm na dĺžku, 1,60 mm na šírku a výškou 0,79 mm. Povrchová montáž podporuje jednoduché umiestnenie na PCB. Vnútorná konfigurácia pinov umožňuje osadiť 8 nezávislých filtračných kanálov, každý s RC konfiguráciou. Nízkoprofilový dizajn šetrí miesto v hustých obvodoch. Robustné tepelné vlastnosti zabezpečuje odhalený pad pre lepšie odvod tepla a stabilnú prevádzku v rozmedzí teplôt od -40°C do 85°C. Elektrické parametre zahŕňajú odpor 200Ω, kapacitu 15pF a typickú úroveň útlmu 30dB v rozsahu frekvencií od 800MHz do 3GHz.
CM1406-08DE Aplikácia
CM1406-08DE je špeciálne navrhnutý na ochranu dátových liniek v mobilných zariadeniach, ako sú smartfóny, tablety alebo nositeľná elektronika. Vďaka pokročilým filtrom a ESD ochrane je ideálnou voľbou pre zabezpečenie vysokorýchlostnej integrity signálu a ochrany citlivých integrovaných obvodov pred prepäťovými špičkami. RC (Pi) nízkopriepustný filter efektívne odstraňuje rádiové rušenia a šum, čím zabezpečuje spoľahlivú komunikáciu v náročných multi-signalových prostrediach.
CM1406-08DE Funkcie
Tento komponent integruje druhý rad RC filtra (Pi konfigurácia) na 8 kanálov v jednom malom SMD balení. Každý kanál kombinuje odpor 200Ω s kapacitou 15pF na tvorbu účinného nízkopriepustného filtra s prahovou frekvenciou presne zameranou na 105MHz. Útlm 30dB v rozmedzí 800MHz až 3GHz výrazne potláča nechcené vysokofrekvenčné signály a zvyšuje EMC/EMI odolnosť systému. Spĺňa štandardy ESD ochrany, čím bráni elektrostatickým výbojom preniknúť do citlivých častí systému. Odhalený pad zabezpečuje lepšie odvod tepla a spoľahlivú dlhodobú prevádzku v náročných teplôtnych podmienkach. Kompaktné balenie WFDFN šetrí miesto na PCB a umožňuje jednoduchú inštaláciu vo vyrábaní. Súčasťou je aj možnosť rýchlej identifikácie a sledovateľnosti v logistike a výrobe.
CM1406-08DE Vlastnosti kvality a bezpečnosti
CM1406-08DE spĺňa prísne kvalitativne normy, vrátane robustnej ESD ochrany integrované v každom filtre, zabezpečujúc bezpečnosť ďalších obvodov. Komponent zachováva stabilné RC vlastnosti pri celom rozsahu prevádzkových teplôt, čím zabezpečuje konzistentnú filtráciu a ochranu aj v náročnom prostredí. SMD konštrukcia zvyšuje mechanickú spoľahlivosť redukciou náchylnosti na stres a vibrácie. Súlad s normami RoHS, bezolovnaté materiály a halogénová neutrálna zloženie zaručujú ekologickú zodpovednosť a globálne kvalitatívne štandardy.
CM1406-08DE Kompatibilita
Využiteľný v širokom spektre elektrických systémov, najmä tam, kde sú požadované vysokorýchlostné dátové linky a štandardné balenia. Balenie 16-WFDFN s odhaleným padom a štandardný profil povrchovej montáže je podporovaný súčasnými výrobnými procesmi PCB, čo robí tento komponent ideálnym pre integráciu do mobilných, IoT, spotrebiteľských, automobilových a priemyselných elektronických zariadení, ktoré potrebujú RC filtračné pole a ESD ochranu na mieste s obmedzeným priestorom.
