Model CM1406-04DE je sofistikovaný RC (Pi) filterový komponent vyvinutý spoločnosťou AMI Semiconductor/onsemi, určený špeciálne pre pokročilé riadenie elektronických signálov v dátových linkách mobilných zariadení. Tento kompaktný povrchovo montovaný prvok s 8-WFDFN vystupujúcou pätou rieši zásadné problémy integrity signálu tým, že poskytuje vynikajúcu absorpciu elektromagnetického rušenia (EMI) a ochranu signálu.
Vyznačuje sa konfiguráciou nízkoúrovňového filtra typu nízkopriepustného s druhým poradím, ktorý dosahuje vynikajúce výkonové parametre v širokom pásme vysokofrekvenčných frekvencií. Umožňuje presné spracovanie signálu, pričom má odpor 200 ohmov a kapacitu 15 pF, čo zabezpečuje efektívne tlmenie signálu až o 30 dB medzi frekvenciami 800 MHz a 3 GHz. Filter si zachová optimálnu funkčnosť aj pri širokom rozsahu pracovných teplôt od -40°C do 85°C, čo z neho robí veľmi spoľahlivý prvok v rôznych prostrediach.
Ultra-kompaktná veľkosť, ktorá meria len 2,00 mm x 2,00 mm s výškou 0,79 mm, umožňuje bezproblémovú integráciu do priestoru obmedzených konštrukcií mobilných zariadení. Vstavaná ochrana proti elektrostatickému výboju (ESD) zvýši odolnosť komponentu a chráni citlivé elektronické obvody pred potenciálnym poškodením spôsobeným napätím.
Medzi hlavné výhody patrí vysoká elektromagnetická kompatibilita, presné filtrovanie signálu a pevné ochranné mechanizmy. Tento filter je zvlášť vhodný pre mobilné komunikačné zariadenia, bezdrôtové rozhrania a rýchlostné dátové systémy, kde je kvalita signálu kľúčová.
Alternatívne modely môžu zahŕňať podobné RC filtre od výrobcov ako Murata, TDK alebo Würth Elektronik, avšak model CM1406-04DE ponúka špecifické vlastnosti, ktoré mu zabezpečujú výnimočný výkon v tejto kategórii produktov.
Komponent je balený v pásovom a zásobníkovom formáte, čo uľahčuje automatizovanú montáž a urýchľuje výrobné procesy pre výrobcov elektroniky.
CM1406-04DE Kľúčové technické vlastnosti
200Ω rezistor a 15pF kondenzátorová konfigurácia. Dvojstupňový RC (Pi) nízkopriepustný filter s 8-WFDFN Exposed Pad balením.
CM1406-04DE Veľkosť balenia

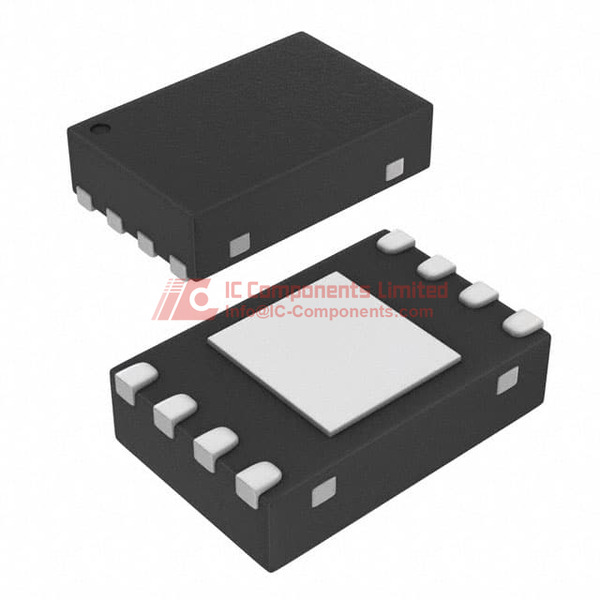

Produkt je dodávaný v kompaktnom balení 8-WFDFN Exposed Pad s rozmermi 2,00 mm x 2,00 mm a nízkou výškou 0,79 mm, čo optimalizuje miesto na doske pri prenosných zariadeniach. Súprava je dodávaná v páske a zásobníku, vhodné pre automatizovanú povrchovú montáž. Pinové rozloženie podporuje 4 kanály, umožňujúc efektívne viacnásobné filtrovanie v jednom kompaktnom komponentne. SMD konštrukcia zabezpečuje výbornú určitú tepelnú výkonnosť a pevné balenie chráni pred poškodením počas prepravy a montáže.
CM1406-04DE Aplikácia
Komponent CM1406-04DE je ideálny na filtrovanie a ochranu pred ESD dátových liniek v mobilných zariadeniach. Je špeciálne navrhnutý pre smartfóny, tablety, nositeľné zariadenia a ďalšiu prenosnú elektroniku, kde je dôležitá hustota obvodov a odolnosť voči vysokofrekvenčnému rušeniu. Filter zabezpečuje integritu signálu na vysokorýchlostných dátových linkách, čo je vhodné pre USB, LCD, kamery alebo audio rozhrania v spotrebiteľských produktoch.
CM1406-04DE Funkcie
Tento nízkopriepustný RC (Pi) filter integruje 200Ω rezistor a 15pF kondenzátor na kanál v 2. stupňovej topológii, čím dosahuje vynikajúce útlmové vlastnosti – 30dB útlmu v rozsahu 800 MHz až 3 GHz, čo potláča nežiaduci RF šum. Každý prvok podporuje 4 nezávislé kanály, čo umožňuje navrhnúť ochranu viacerých dátových liniek efektívne. Stretná frekvencia je nastavená na 105 MHz, čo zabezpečuje efektívne filtrovanie vysokofrekvenčného šumu pri zachovaní integrity dátových liniek. SMD konštrukcia znižuje zložitosť montáže a je vhodná pre hromadnú automatizovanú výrobu. Komponent je navrhnutý pre široké teplotné rozsahy od -40°C do +85°C, vhodný pre väčšinu spotrebiteľských a priemyselných aplikácií. Integrovaná ESD ochrana chráni citlivú elektroniku pred statickým výbojom, čím zvyšuje spoľahlivosť zariadenia.
CM1406-04DE Vlastnosti kvality a bezpečnosti
Filter využíva pokročilú RC sieťovú technológiu, ktorá poskytuje robustnú ESD ochranu pred elektrickými preťaženiami. Podrobuje sa prísnej kontrole kvality výroby, aby splnil medzinárodné štandardy pre polovodičové súčiastky a zabezpečil vysokú spoľahlivosť pri dlhodobom používaní. Exponovaný doskačin zlepšuje tepelné odvedenie, čím sa znižuje riziko prehrievania pri vysokých zaťaženiach. Je RoHS kompatibilný, čo potvrdzuje jeho vhodnosť pre ekologické aplikácie.
CM1406-04DE Kompatibilita
CM1406-04DE je kompatibilný s modernými plošnými spojmi vyžadujúcimi nízke profilové a vysoko hustotné filtre. Je priamou voľbou pre návrhy s balením 8-WFDFN a podporuje široké spektrum moderných rozhraní v mobilnej elektronike. Návrhári môžu jednoduchšie nahradiť alebo vylepšiť iné ekvivalentné RC či Pi filtre v podobných dátových aplikáciách bez nutnosti výrazných zmien na existujúcich doskách.
CM1406-04DE Datasheet PDF
Na našej webovej stránke nájdete najautoritatívnejší a najaktuálnejší PDF dátový list pre model CM1406-04DE. Odporúčame stiahnuť si oficiálny dátový list priamo z tejto stránky, aby ste získali najkomplexnejšie technické informácie pre úspešnú integráciu a referenciu vo vašom návrhu.
