EPM570M100C5N od spoločnosti Altera je vysoko výkonné komplexné programovateľné logické zariadenie (CPLD), navrhnuté na poskytovanie flexibilných a efektívnych digitálnych logických riešení v rôznych elektronických aplikáciách. Ako súčasť série MAX II tento integrovaný obvod ponúka spoľahlivé programovanie a všestrannú funkčnosť pre náročné digitálne návrhy.
Toto kompaktné zariadenie s balením BGA (Ball Grid Array) obsahuje 570 logických prvkov a 440 makroceliek, čo umožňuje sofistikované spracovanie digitálnych signálov a implementáciu logiky. S 76 vstupno-výstupnými p reconnect Piny a možnosťami napájania (2,5V a 3,3V) podporuje EPM570M100C5N širokú škálu požiadaviek na elektronický dizajn. Jeho architektúra s možnosťou programovania v systéme umožňuje jednoduché a flexibilné nastavenie bez nutnosti odstránenia čipu zo zapojenia.

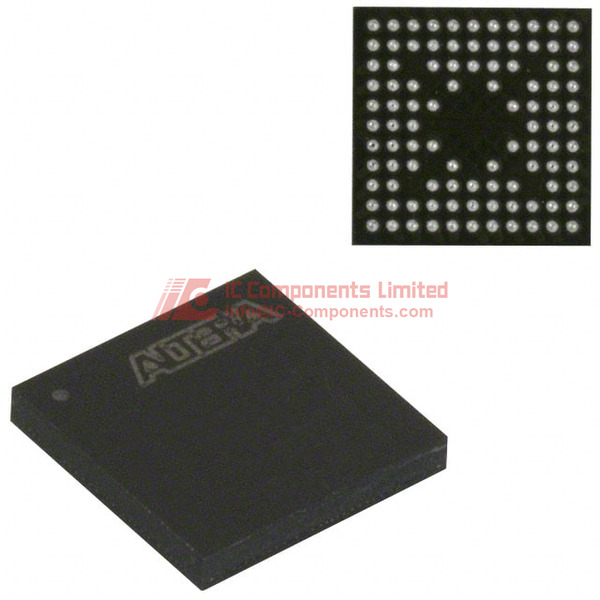

Zariadenie je navrhnuté tak, aby poskytovalo spoľahlivý výkon v priemyselných teplotných rozsahoch, účinne funguje medzi 0°C a 85°C. Nízke maximálne oneskorenie propagácie 5,4 ns zabezpečuje rýchle spracovanie signálov, čo ho robí vhodným pre vysokorýchlostné digitálne aplikácie. Balíček 100-MBGA (6x6) s povrchovou montážou umožňuje kompaktnú a efektívnu integráciu do plošného spojiva.
Medzi hlavné výhody patrí bezolovnatá výroba a súlad s normou RoHS, čo zabezpečuje environmentálnu zodpovednosť, ako aj úroveň citlivosti na vlhkosť (MSL) 3, čo svedčí o vysokých štandardoch výroby. Zariadenie je zvlášť vhodné pre aplikácie v priemyselných riadiacich systémoch, telekomunikačnom zariadení, automobilovej elektronike a embedded systémoch, ktoré vyžadujú komplexnú implementáciu logiky.
Ekvivalentné alebo alternatívne modely v sérii Altera MAX II zahŕňajú podobné CPLD s rôznym počtom logických prvkov a konfiguráciami I/O, ako sú modely EPM240, EPM570 a EPM1270. Inžinieri môžu vybrať model podľa špecifických požiadaviek projektu na zložitosť, výkon a využitie zdrojov.
Toto všestranné CPLD predstavuje ideálne riešenie pre návrhárov, ktorí hľadajú kompaktné, programovateľné logické zariadenie s spoľahlivým výkonom a viacerými možnosťami konfigurácie v širokej škále elektronických aplikácií.
EPM570M100C5N (1)
EPM570M100C5N Kľúčové technické vlastnosti
Číslo dielu: EPM570M100C5N
Výrobca: Altera
Rad: MAX II
EPM570M100C5N Veľkosť balenia
Typ: BGA
Materiál: 100-MBGA (6x6)
Termálne vlastnosti: Prevádzková teplota 0°C – 85°C (TJ)
Elektrické vlastnosti: Napájacie napätie - internálne 2,5 V alebo 3,3 V
EPM570M100C5N Aplikácia
Toto zariadenie je vhodné na použitie v zabudovaných systémoch, kde je potrebný komplexný programovateľný logický obvod (CPLD), napríklad v automobilovom priemysle, telekomunikačnej infraštruktúre, sieťových riešeniach a spotrebiteľskej elektronike.
EPM570M100C5N Funkcie
EPM570M100C5N je integrovaný obvod zo série MAX II CPLD. Disponuje 570 logickými prvkami/ blokmi, 440 makrocelami a 76 vstupno-výstupnými pinmi. Toto CPLD poskytuje maximálny čas oneskorenia 5,4 nanosekundy a je programovateľné v systéme, čo zvyšuje flexibilitu návrhu a skracuje čas vývoja. Zariadenie podporuje napájacie napätie od 2,5 V do 3,3 V, čo ho robí vhodným pre rôzne digitálne a zmiešané signálové aplikácie. Je v súlade s nariadením RoHS, čo znamená, že bolo vyrobené s dôrazom na ochranu životného prostredia.
EPM570M100C5N Vlastnosti kvality a bezpečnosti
Hodnotenie odolnosti voči vlhkosti (MSL) na úrovni 3 (168 hodín), zabezpečujúce spoľahlivosť a výkon počas environmentálnych zmien.
EPM570M100C5N Kompatibilita
Diel je kompatibilný s bežnou povrchovou montážnou technológiou pre inštaláciu na PCB a je vhodný pre automatizované procesy montáže. Zabezpečuje súlad s nariadeniami RoHS.
EPM570M100C5N Datasheet PDF
Pre najpresnejšie a najkomplexnejšie technické informácie o modeli EPM570M100C5N navštívte našu webovú stránku a stiahnite si technický list vo formáte PDF. Tento spoľahlivý zdroj výrazne uľahčí integráciu tohto modelu do vášho projektu.
