Kondicionovanie signálu a návrh ADC v robotike

Úprava signálu a dizajn ADC pomáhajú robotickým systémom čítať slabé, hlučné a rýchlo sa meniace signály snímačov s vyššou presnosťou.Pri robotickom snímaní musia byť signály zo snímačov sily, snímačov polohy, prúdových snímačov, snímačov teploty a obvodov spätnej väzby ovládača zosilnené, filtrované, chránené a konvertované pred vstupom do riadiacej slučky robota.Tento článok vysvetľuje, ako operačné zosilňovače, prístrojové zosilňovače, filtre, ADC, DAC, napäťové referencie, multiplexory a integrované obvody rozhrania snímačov podporujú robotické snímanie v reálnom čase, spätnú väzbu robotického pohybu, robotiku s viacerými snímačmi a stabilné riadenie v prostrediach motorového hluku.

Katalóg

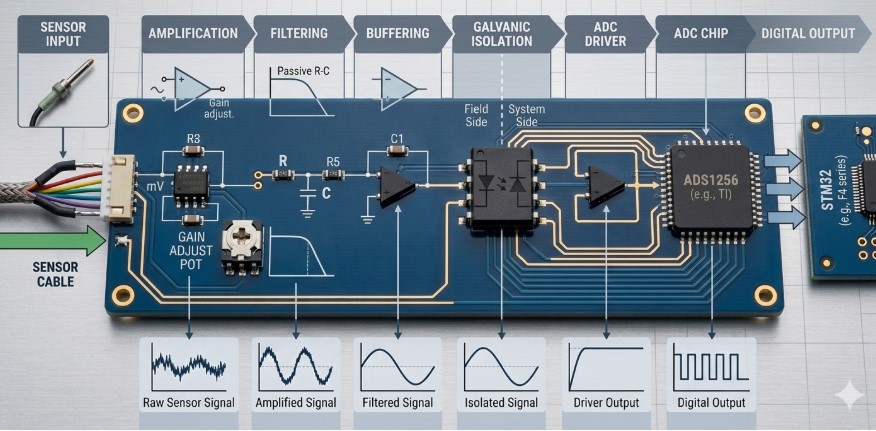

Obrázok 1. Kondicionovanie signálu a návrh ADC v robotike

Prehľad kondicionovania signálu a návrhu ADC v robotike

Úprava signálu a návrh ADC pripravujú a konvertujú signály snímačov na digitálne spracovanie v robotických systémoch.Úprava signálu zlepšuje analógové signály prostredníctvom zosilnenia, filtrovania a úpravy napätia na odstránenie šumu a zvýšenie presnosti merania.Po kondicionovaní analógovo-digitálny prevodník (ADC) vzorkuje analógový signál a konvertuje ho na digitálne údaje na interpretáciu procesora.Tieto procesy pomáhajú robotickým systémom prijímať spoľahlivé informácie zo senzorov, zlepšovať presnosť riadenia, znižovať chyby a udržiavať stabilný výkon v riadiacej slučke robota.V moderných robotických systémoch viaceré senzory nepretržite generujú analógové údaje, ktoré si vyžadujú presné robotické snímanie a rozhodovanie v reálnom čase.

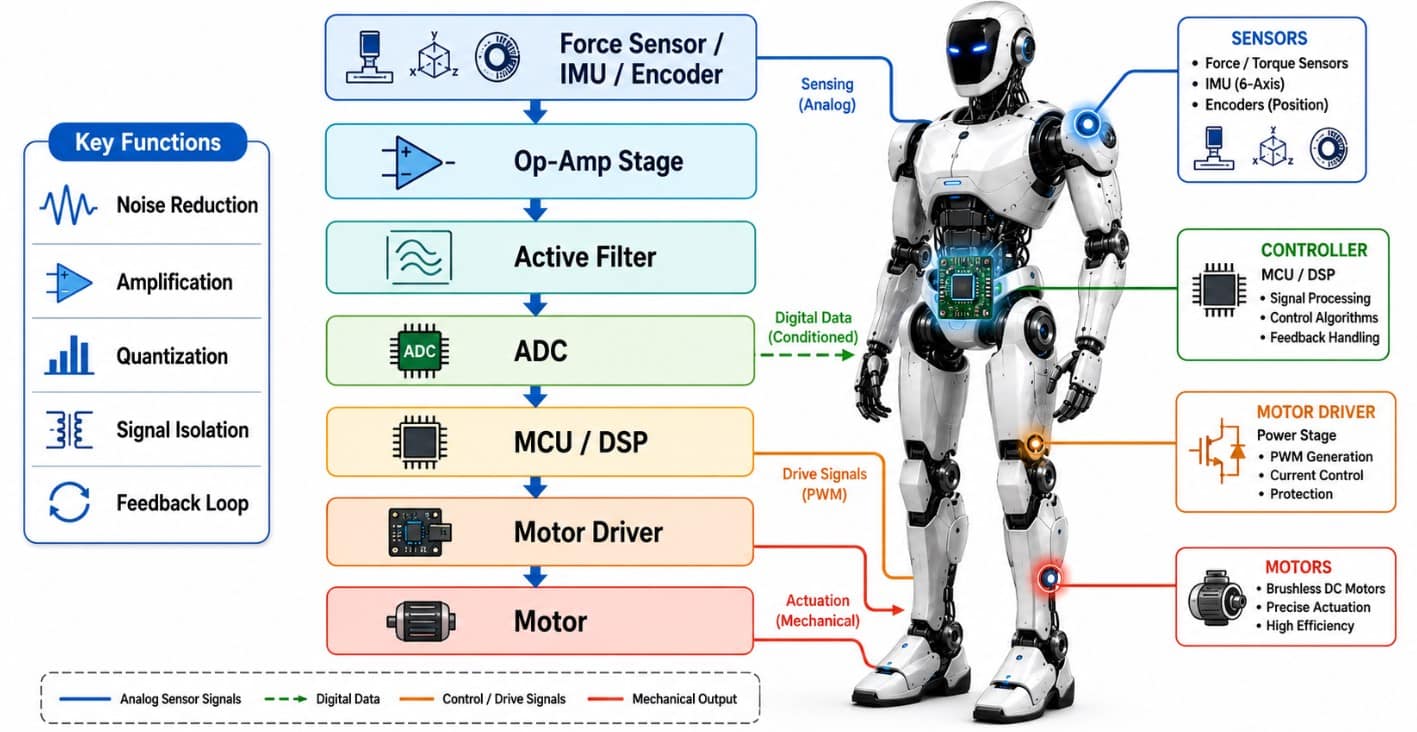

Obrázok 2: Robotické kondicionovanie signálu a reťazec signálov ADC

Integrované obvody operačného zosilňovača (Op-Amp) na zosilnenie a filtrovanie signálu

Obrázok 3. Integrované obvody operačného zosilňovača (Op-Amp) -  LM358 LM358 XJS LM358 ON有批量 SOP8 In Stock: 29721 pcs

Integrované obvody operačného zosilňovača (Op-Amp IC) sa používajú na zosilnenie, filtrovanie a spracovanie analógových elektrických signálov v robotických snímacích systémoch.Zlepšujú kvalitu signálu, stabilizujú výstupy senzorov a podporujú presnú komunikáciu medzi senzormi, ovládačmi a inými elektronickými komponentmi.V mnohých aplikáciách zahŕňajúcich spätnú väzbu robotických akčných členov pomáhajú operačné zosilňovače udržiavať čisté a stabilné signály zo snímačov sily, polohy a prostredia predtým, ako sa údaje dostanú do riadiacej jednotky.

Nasledujúce integrované obvody operačných zosilňovačov sa bežne používajú v robotických a automatizačných systémoch na zosilnenie signálu snímača, redukciu šumu a spracovanie analógového signálu.Tieto integrované obvody podporujú komparačné obvody, funkcie filtrovania a riadiace aplikácie, ktoré zlepšujú presnosť systému, citlivosť a celkový elektronický výkon.

LM358 Texas Instruments

• Duálne operačné zosilňovače v jednom IC

• Nízka spotreba energie a prevádzka na jeden zdroj

• Úprava signálu snímača a zosilnenie analógového signálu

OPA2333 OPA2333 TI 1141 In Stock: 140544 pcs Dual Precision Op-Amp

• Úprava signálu pred ADC

• Presný zosilňovač s nízkym posunom a nulovým posunom

• Zlepšuje presnosť merania a integritu signálu

OPA197 Texas Instruments

• Presný jednoduchý operačný zosilňovač s nízkym offsetom a nízkym šumom

• Široký rozsah napájacieho napätia a výstupný režim rail-to-rail

• Vhodné na presnú úpravu signálu snímača v robotických snímacích a riadiacich obvodoch

TLV9062 Texas Instruments

• Duálne operačné zosilňovače s nízkym šumom a širokou šírkou pásma

• Rail-to-rail vstup a výstup so schopnosťou rýchlej odozvy

• Podporuje úpravu údajov zo senzorov, aktívne filtrovanie a spracovanie analógového signálu v reálnom čase v robotických systémoch

Prístrojové integrované obvody zosilňovača pre presné meranie senzorov

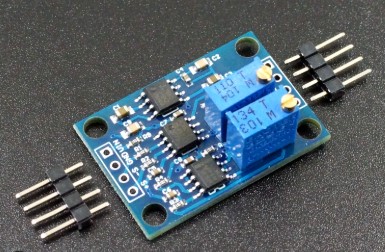

Obrázok 4. Integrované obvody prístrojového zosilňovača pre presné meranie senzorom

Integrované obvody prístrojového zosilňovača podporujú robotické a vstavané systémy tým, že poskytujú presné a stabilné spracovanie slabých signálov snímača.Tieto integrované obvody zosilňujú malé diferenciálne signály a zároveň znižujú elektrický šum a rušenie, čo umožňuje systému prijímať presné merania senzorov.Zlepšujú výkon snímačov, ako sú tenzometre, snímače zaťaženia, termočlánky a tlakové snímače používané na robotické snímanie sily, spätnú väzbu krútiaceho momentu kĺbov a snímanie tlaku chápadla.

V robotike pomáhajú integrované obvody prístrojového zosilňovača systému vykonávať spoľahlivé snímanie sily, meranie hmotnosti, monitorovanie teploty a biomedicínsku detekciu. AD620 AD620 ANALOG DEVICES ADI DIP In Stock: 12293 pcs od Analog Devices podporuje systém nízkou spotrebou energie, nastaviteľným ziskom a vysokou presnosťou merania. INA128 INA128 TI 1141 In Stock: 22999 pcs od Texas Instruments zlepšuje stabilitu systému s vynikajúcim potlačením hluku, nízkym driftom a presným zosilnením signálu pre spoľahlivú robotickú prevádzku, najmä v kĺboch ​​humanoidných robotov a iných presných pohybových štruktúrach.

Komparátorové integrované obvody pre detekciu prahu a kontrolu spínania

Komparátorové integrované obvody pomáhajú robotickým systémom detekovať prahové hodnoty napätia, limity snímačov a spínacie podmienky počas prevádzky v reálnom čase.Tieto integrované obvody porovnávajú dve vstupné napätia a vytvárajú digitálny výstup na základe toho, ktoré napätie je vyššie.Bežne sa používajú na detekciu koncových spínačov, nadprúdových stavov, úrovní varovania batérie a poruchových stavov v robotických servosystémoch, kde je potrebná rýchla ochrana a rozhodnutia o prepínaní.

Táto tabuľka sumarizuje bežné integrované obvody komparátora používané v robotike a vstavaných systémoch vrátane ich vlastností a funkcií pri detekcii prahu, porovnávaní napätia a ovládaní prepínania na podporu presného snímania, spoľahlivého monitorovania a stabilnej prevádzky systému.

Produkt IC	Výrobca	Hlavné vlastnosti	Funkcia robotiky
LM339 LM339 ST LM339 ST SOP8 In Stock: 9582 pcs	Texas Instruments	Quad komparátor, nízka spotreba energie, rýchly čas odozvy	Používa sa na detekciu prekážok, napätia monitorovanie a ovládanie spínania
LM393 LM393 XJS LM393 TI SOP-8 In Stock: 68844 pcs	STMicroelectronics / Texas Instruments	Duálny komparátor, nízke offsetové napätie, vysoké citlivosť	Podporuje detekciu prahu senzora a systémy ochrany motora
LM311 LM311 BOLE LM311 TI SOP-8 In Stock: 88891 pcs	Texas Instruments	Vysokorýchlostná prevádzka, široký rozsah napätia	Používa sa pri rýchlom prepínaní a signalizácii monitorovacie aplikácie
TLV3501 TLV3501 TEXAS INSTRUMENT TI SOP8 In Stock: 14361 pcs	Texas Instruments	Ultra rýchla odozva, nízke šírenie meškanie	Podporuje vysokorýchlostné robotické snímanie a automatizácie
MAX901	Analógové zariadenia	Prevádzka s nízkym výkonom, prah presnosti detekcia	Používa sa pri monitorovaní batérie a nízkej spotrebe energie robotické systémy

Filtračné integrované obvody a aktívne filtračné obvody na redukciu šumu

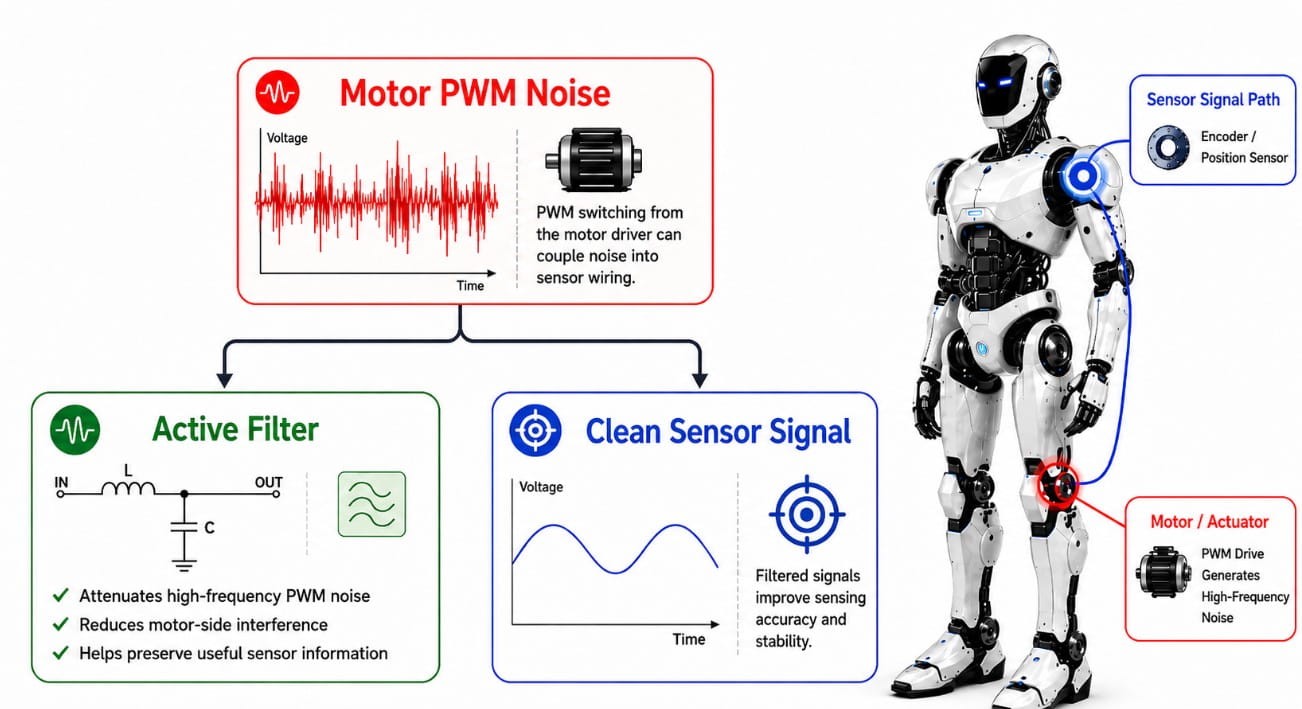

Obrázok 5. Príklad filtrovania hluku motora

Filtračné integrované obvody a aktívne filtračné obvody sa používajú v robotike a vstavaných systémoch na zníženie nežiaduceho elektrického šumu a zlepšenie kvality signálu.Tieto obvody umožňujú prechod požadovaných frekvencií signálu a zároveň blokujú rušenie od motorov, spínacích zariadení a napájacích zdrojov.V systémoch robotických motorov filtrovanie pomáha znižovať EMI motora, šum spínania PWM a zvlnenie robotického výkonu predtým, ako signály vstúpia do ADC alebo riadiacich obvodov.

V robotike tieto obvody podporujú presné údaje zo senzorov, stabilnú komunikáciu, riadenie motora a spoľahlivú úpravu signálu.Pomáhajú znižovať skreslenie signálu spôsobené rušením na strane motora a zlepšujú presnosť systému počas prevádzky.MAX7400 od Analog Devices možno použiť na aktívne dolnopriepustné filtrovanie v obvodoch robotických snímačov.

Integrované obvody analógovo-digitálneho prevodníka (ADC) na spracovanie signálu snímača a zber údajov

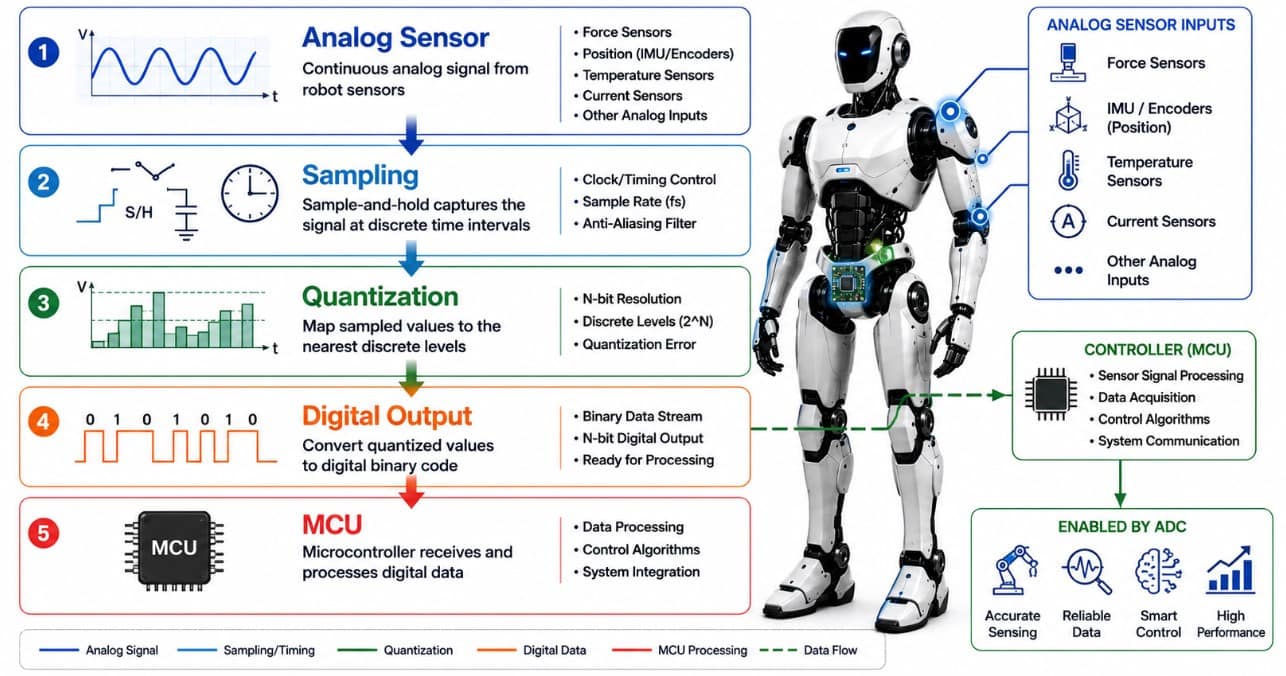

Obrázok 6: Diagram toku vzorkovania ADC

Integrované obvody analógovo-digitálneho prevodníka (ADC IC) konvertujú analógové signály zo senzorov na digitálne údaje, ktoré môžu spracovať mikrokontroléry a robotické systémy.Pretože mnohé snímače produkujú nepretržité analógové výstupy, ako sú signály napätia, teploty, intenzity svetla, tlaku, polohy alebo sily, integrované obvody ADC transformujú tieto signály na digitálne hodnoty pre presnú interpretáciu a kontrolu.Výkon ADC priamo ovplyvňuje synchronizáciu spätnej väzby kódovača, latenciu vzorkovania IMU a spätnú väzbu pohybu vo viacerých osiach, pretože ovládač závisí od presnej digitálnej spätnej väzby z niekoľkých snímačov počas robotického riadenia s uzavretou slučkou.

Nasledujúce komponenty integrovaného obvodu podporujú funkcie úpravy signálu a získavania údajov v robotických a elektronických systémoch:

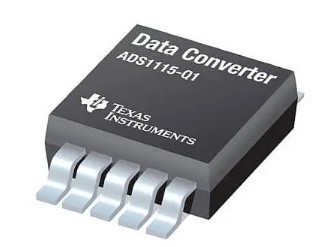

Obrázok 7. Analógové zariadenia ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs

ADS1115 Texas Instruments

• Používa sa na konverziu analógových signálov na digitálne údaje na spracovanie

• Schopnosť 16-bitovej analógovo-digitálnej konverzie s vysokým rozlíšením

• Podporuje lepšiu presnosť merania a výkon systému

• Zvyšuje kvalitu získavania signálu pre senzory a monitorovacie aplikácie

Obrázok 8. Analógové zariadenia AD7616

Analógové zariadenia AD7616

• Podporuje simultánny viackanálový zber dát

• Vysokorýchlostná a presná konverzia signálu

• Umožňuje spoľahlivé spracovanie viacerých senzorových vstupov

• Podporuje synchronizáciu snímačov robota, spätnú väzbu pohybu vo viacerých osiach a simultánne snímanie snímačov v robotických riadiacich systémoch

Digitálne-analógové prevodníky (DAC) IC pre generovanie analógového výstupu

Digitálne-analógové prevodníky (DAC) IC sa používajú v robotických a vstavaných systémoch na konverziu digitálnych údajov z procesorov alebo mikrokontrolérov na spojité analógové signály.Táto konverzia umožňuje digitálnym systémom ovládať analógové zariadenia, ako sú motory, ovládače, reproduktory a komunikačné moduly.DAC integrované obvody pomáhajú vytvárať hladké napäťové alebo prúdové výstupy potrebné na presné analógové riadenie a generovanie signálu.

V robotike DAC IC podporujú presné riadenie pohybu, nastavenie ovládača, audio výstup a komunikačné funkcie.Zlepšujú odozvu systému a pomáhajú udržiavať stabilnú prevádzku počas spracovania v reálnom čase.Generovaním presných analógových signálov prispievajú integrované obvody DAC k lepšej presnosti riadenia, efektívnej prevádzke zariadenia a spoľahlivému výkonu v automatizácii a inteligentných robotických systémoch.

Bežné integrované obvody DAC používané v robotike zahŕňajú MCP4725 MCP4725 Microchip 1141 In Stock: 17324 pcs a DAC7571.Tieto integrované obvody podporujú riadenie rýchlosti motora, pohyb ovládača, generovanie audio signálu a analógové komunikačné systémy tým, že poskytujú plynulé a presné analógové výstupy pre stabilnú robotickú prevádzku.

Technológia mikročipu MCP4725

• 12-bitové rozlíšenie DAC

• Komunikačné rozhranie I2C

• Nízka spotreba energie

• Presné generovanie analógového signálu

DAC7571 Texas Instruments

• 12-bitový jednokanálový napäťový výstup DAC s rozhraním I²C

• Prevádzka s nízkou spotrebou energie s výstupom typu rail-to-rail

• Podporuje generovanie analógových referencií, signály príkazov ovládača a robotické servosystémy

• Vhodné pre spätnú väzbu robotického akčného člena, kalibračný výstup a plynulé analógové riadenie v riadiacej slučke robota

Napäťové referenčné integrované obvody pre stabilnú presnosť ADC

Napäťové referenčné integrované obvody sú elektronické komponenty používané na poskytovanie stabilného a presného referenčného napätia pre systémy analógovo-digitálneho prevodníka (ADC) v robotike a vstavaných aplikáciách.Koncept referencie napätia je udržiavať konštantné výstupné napätie bez ohľadu na zmeny teploty, zmeny napájania alebo elektrický šum.Stabilné referenčné napätia sú dôležité, pretože presnosť ADC do značnej miery závisí od kvality referenčného signálu.Tieto integrované obvody pomáhajú zlepšiť presnosť merania, stabilitu signálu a spoľahlivú konverziu dát zo senzorov v elektronických systémoch.

V robotike podporujú napäťové referenčné integrované obvody presné meranie senzorov, stabilné riadiace systémy a spoľahlivé získavanie údajov.Táto tabuľka sumarizuje bežné napäťové referenčné integrované obvody používané v robotike a vstavaných systémoch vrátane ich výrobcov, funkcií a schopností pri poskytovaní stabilných a presných referenčných napätí pre obvody ADC, merania senzorov a spoľahlivého výkonu systému.

Referenčný obvod napätia	Výrobca	Vlastnosti	Schopnosť
LM4040 LM4040 In Stock: 11978 pcs	Texas Instruments	Presný výstup napätia, nízka teplota drift, nízka spotreba energie	Stabilné referenčné napätie ADC
ADR4550	Analógové zariadenia	Mimoriadne nízka hlučnosť, vysoká presnosť výstupu, vynikajúca dlhodobá stabilita	Presná regulácia napätia pre ADC systémov
REF5050 REF5050 TI 1063 In Stock: 3900 pcs	Texas Instruments	Nízka hlučnosť, vysoká stabilita, nízka tepelná odolnosť drift	Presný snímač a referenčné riadenie ADC

Integrované obvody multiplexora (MUX) na výber signálu z viacerých snímačov

Obrázok 9. Integrované obvody multiplexora (MUX) na výber signálu z viacerých snímačov

Integrované obvody multiplexora (MUX) sa používajú na výber a smerovanie jedného signálu z viacerých vstupných signálov do jedného výstupného kanála.V robotike s viacerými snímačmi umožňujú integrované obvody MUX niekoľkým snímačom alebo zdrojom signálu zdieľať jednu komunikačnú alebo spracovateľskú linku, čím sa znižuje počet požadovaných vstupných kolíkov a zjednodušuje sa návrh obvodu.Sú užitočné, keď robotické systémy potrebujú čítať viacero senzorov cez obmedzené kanály ADC alebo procesora.

V robotike MUX IC podporujú multisenzorové rozhranie, smerovanie signálov a systémy zberu dát. CD4051 CD4051 XINBOLE CD4051 FSC SOP16 In Stock: 195654 pcs od Texas Instruments sa vyznačuje 8-kanálovým výberom vstupu a nízkou spotrebou energie, vďaka čomu je vhodný pre výber signálu z viacerých snímačov.Ďalším bežne používaným integrovaným obvodom je 74HC4052 74HC4052 HG 74HC4052 MOTOROLA SOP5.2 In Stock: 5300 pcs od NXP Semiconductors, ktorý ponúka dvojkanálovú prevádzku a schopnosť rýchleho prepínania pre efektívne smerovanie analógového signálu.Tieto integrované obvody pomáhajú znižovať zložitosť hardvéru, zlepšujú efektivitu systému a podporujú spoľahlivú komunikáciu senzorov v robotických systémoch.

Integrované obvody rozhrania snímača na špeciálne upravovanie signálu

Integrované obvody rozhrania snímača sú navrhnuté na spracovanie a úpravu signálov zo snímačov pred ich odoslaním do procesorov alebo mikrokontrolérov.Tieto integrované obvody pomáhajú zlepšiť kvalitu signálu vykonávaním zosilnenia, filtrovania, kalibrácie, konverzie signálu a kvantizácie.V robotike podporujú snímanie prostredia, detekciu pohybu, meranie sily a špecializované úlohy robotického snímania, kde je potrebné presne spracovať slabé alebo hlučné výstupy senzorov.

Tieto integrované obvody senzorového rozhrania podporujú presné monitorovanie senzorov, snímanie prostredia, detekciu pohybu a systémy priemyselnej automatizácie.Tieto technológie sú široko implementované v pokročilých robotických snímacích systémoch, kde viaceré vstupy senzorov musia byť upravené a efektívne spracované, aby podporili inteligentnú robotickú prevádzku.

Medzi integrované obvody Common Sensor Interface patrí HX711 HX711 A AVIA SOP16 In Stock: 46043 pcs , ktorý poskytuje konverziu s vysokým rozlíšením a nízkošumové zosilnenie pre spätnú väzbu robotického snímača zaťaženia, a INA219, ktorý monitoruje prúd, napätie zbernice a výkon pre monitorovanie zaťaženia robotického akčného člena, snímanie prúdu motora a diagnostiku výkonového stupňa.

HX711 Avia Semiconductor

• 24-bitový ADC, nízkošumový zosilňovač, dvojkanálový vstup

• Používa sa na snímanie snímača zaťaženia a hmotnosti

•Presné meranie sily

INA219 Texas Instruments

• Obojsmerný monitor prúdu a výkonu s rozhraním I²C/SMBus

• Meria bočné napätie, napätie zbernice, prúd a výkon na monitorovanie výkonového stupňa

• Podporuje analýzu rušenia výkonu robota, snímanie prúdu motora a monitorovanie zaťaženia akčného člena

• Užitočné na detekciu rušenia na strane motora, nestability napájacej koľajnice a abnormálnych zmien prúdu v robotických systémoch

Odporúčané integrované obvody na úpravu signálu a konverziu dát

Požiadavka na robotiku	Odporúčaný IC	Prečo sa používa
Základné zosilnenie robotického snímača	LM358 LM358 XJS LM358 ON有批量 SOP8 In Stock: 29721 pcs	Nízkoenergetický duálny operačný zosilňovač pre jednoduchý snímač zosilnenie a filtrovanie signálu
Presná úprava signálu pred ADC	OPA2333 OPA2333 TI 1141 In Stock: 140544 pcs	Zosilňovač s nulovým posunom pre nízky offset senzorové meranie
Robotické snímanie s nízkym posunom	OPA197	Presný operačný zosilňovač pre silu, polohu a klimatizácia senzorov prostredia
Rýchla spätná väzba robotického senzora	TLV9062	Duálny rail-to-rail operačný zosilňovač pre aktívny filtrovanie a analógové spracovanie v reálnom čase
Nízkohlukové snímanie sily	AD620 AD620 ANALOG DEVICES ADI DIP In Stock: 12293 pcs	Zosilnenie slabého signálu pre snímače zaťaženia, tenzometre a snímače sily
Priemyselné robotické snímanie	INA128 INA128 TI 1141 In Stock: 22999 pcs	Vysoké odmietnutie bežného režimu pre stabilné meranie v prostredí s hlukom motora
Detekcia prahu v regulačných slučkách	LM339 LM339 ST LM339 ST SOP8 In Stock: 9582 pcs	Quad komparátor pre limity napätia, prahové hodnoty snímačov a detekcia porúch
PWM filtrovanie hluku motora	MAX7400	Aktívne dolnopriepustné filtrovanie na redukciu EMI motora, šum spínania PWM a zvlnenie výkonu pred vzorkovaním ADC
Presná úprava signálu	AD8510	Nízkošumové zosilnenie na zlepšenie snímača kvalitu signálu pred spracovaním ADC
Robotický ADC s vysokým rozlíšením	ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs	16-bitová konverzia pre presnú robotiku snímanie a pomalé merania senzorov
Viackanálový robotický ADC	AD7616	Simultánne snímanie pre kódovač synchronizácia spätnej väzby, vzorkovanie IMU a spätná väzba pohybu vo viacerých osiach
Analógový výstup robotického pohonu	MCP4725 MCP4725 Microchip 1141 In Stock: 17324 pcs	12-bitový I²C DAC pre plynulé analógové napätie generácie
Výstup príkazu serva a ovládača	DAC7571	12-bitový DAC pre kalibráciu, analóg riadiace a robotické servo systémy
Stabilná referencia ADC	LM4040 LM4040 In Stock: 11978 pcs	Presná referencia napätia pre stabilitu Presnosť prevodu ADC
Výber signálu z viacerých snímačov	CD4051 CD4051 XINBOLE CD4051 FSC SOP16 In Stock: 195654 pcs	8-kanálový MUX pre zdieľanie jedného ADC vstupu cez viacero senzorov
Multisenzorové analógové smerovanie	74HC4052 74HC4052 HG 74HC4052 MOTOROLA SOP5.2 In Stock: 5300 pcs	Dvojkanálový MUX pre efektívny analóg smerovanie signálu a rozhranie senzorov
Izolácia signálu na strane ovládania	ISO7741	Digitálna izolácia na zníženie na strane motora rušenie medzi riadiacimi a silovými obvodmi
Spätná väzba snímača zaťaženia	HX711 HX711 A AVIA SOP16 In Stock: 46043 pcs	24-bitový ADC s nízkošumovým zosilňovačom pre robotické snímanie sily, snímanie tlaku chápadla a spätná väzba snímača zaťaženia
Robotický výkon a monitorovanie prúdu	INA219	Meria napätie zbernice, bočné napätie, prúd a výkon pre analýzu šumu robotického výkonu
