Vysvetlenie rezistora motora ventilátora: Symptómy, testovanie, výmena a odstraňovanie problémov

Rezistor motora ventilátora ovláda rýchlosti ventilátora v HVAC systéme vozidla a umožňuje vzduchu prúdiť cez ventily pri nízkych, stredných alebo vysokých nastaveniach. Keď zlyhá, môžete si všimnúť chýbajúce rýchlosti ventilátora, žiadny prietok vzduchu, občasnú prevádzku alebo páchnuci zápach v blízkosti prístrojovej dosky. Tento článok vysvetľuje, čo robí rezistor motora ventilátora, ako funguje, prečo zlyhá, ako ho otestovať a ako sa porovnáva s ovládacím modulom motora ventilátora. Rovnako sa zaoberá krokmi na výmenu, výberom správneho dielu a odstraňovaním častých problémov s ventilátormi HVAC.

Katalóg

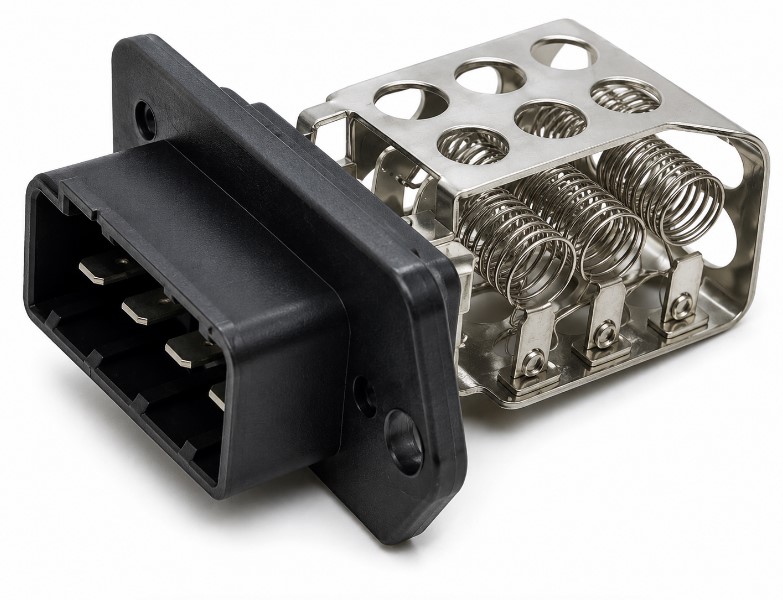

Obrázok 1: Rezistor motora ventilátora

Čo je rezistor motora ventilátora?

Rezistor motora ventilátora je komponent HVAC, ktorý ovláda nižšie a stredné rýchlosti ventilátora v vozidlách vybavených manuálnymi systémami ovládania klimatizácie. Funguje tak, že znižuje napätie dodávané motora ventilátora, čo umožňuje ventilátoru pracovať pri rôznych nastaveniach rýchlosti. Rezistor je zvyčajne umiestnený v blízkosti motora ventilátora alebo vo vnútri krytu vzduchotechniky HVAC, kde prietok vzduchu pomáha udržiavať jeho chlad počas prevádzky. Keď rezistor motora ventilátora zlyhá, jedna alebo viac rýchlostí ventilátora môže prestať fungovať, zatiaľ čo najvyššia rýchlosť často naďalej funguje normálne.

Ako funguje rezistor motora ventilátora

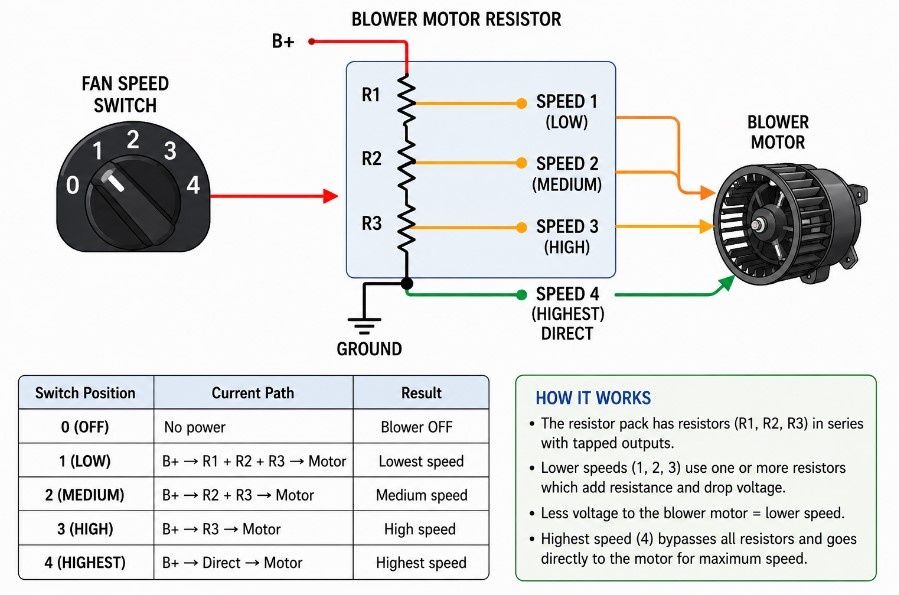

Obrázok 2: Princíp fungovania rezistora motora ventilátora

Rezistor motora ventilátora ovláda rýchlosť ventilátora vytváraním rôznych úrovní elektrického odporu medzi napájacím zdrojom vozidla a motorom ventilátora. Keď je vybratá nižšia rýchlosť ventilátora, elektrický prúd prechádza cez jeden alebo viac prvkov rezistora, čím sa znižuje napätie dodávané k motoru. Znížené napätie spôsobí, že sa motor ventilátora otáča pomalšie.

Pri vyšších nastaveniach ventilátora sa do obvodu zavádza menej odporu, čo umožňuje väčšiemu napätiu dosiahnuť motor ventilátora. V mnohých vozidlách najvyššia rýchlosť ventilátora úplne obchádza rezistor a dodáva priamu batériovú šťavu motoru ventilátora. To je dôvod, prečo zlyhanie rezistora motora ventilátora často spôsobuje, že ventilátor funguje iba na najvyššom nastavení rýchlosti.

Bežné symptómy zlého rezistora motora ventilátora

Zlyhajúci rezistor motora ventilátora môže spôsobiť niekoľko zreteľných problémov s HVAC. Včasná identifikácia týchto symptómov môže pomôcť zabrániť ďalšiemu poškodeniu motora ventilátora, kabeláže alebo systému ovládania klimatizácie.

Ventilátor funguje len na vysokú rýchlosť

Toto je najbežnejší symptóm zlyhaného rezistora motora ventilátora. Keďže najvyššie nastavenie ventilátora často obchádza rezistor, nižšie rýchlosti prestanú fungovať, zatiaľ čo najvyššie nastavenie naďalej funguje normálne.

Určité rýchlosti ventilátora prestanú fungovať

Niektoré rezistory môžu zlyhať skôr ako iné. V dôsledku toho môžu niektoré medzičlánky ventilátorových rýchlostí prestať fungovať, zatiaľ čo iné rýchlosti zostanú prevádzkované.

Žiadny prúd vzduchu z ventilov

Úplne zlyhajúci rezistor môže zabrániť motoru ventilátora prijímať energiu pri akomkoľvek nastavení rýchlosti, čo spôsobí, že z ventilačných otvorov HVAC nebude prúdiť žiadny vzduch.

Intermitentná prevádzka ventilátora

Motor ventilátora môže fungovať normálne občas a potom náhle prestať. To sa často stáva, keď dôjde k poškodeniu vnútorných spojení rezistora v dôsledku tepla alebo korózie.

Spálený zápach v oblasti prístrojovej dosky

Prehriate rezistory, poškodené konektory alebo nadmerný odběr prúdu môžu generovať spálený zápach. Tento symptóm by mal byť ihneď preskúmaný, aby sa predišlo poškodeniu elektrických vedení.

Prečo zlyhávajú rezistory motora ventilátora

Rezistory motora ventilátora pracujú v prostredí s vysokou teplotou a sú vystavené nepretržitým elektrickým zaťaženiam. Niekoľko podmienok môže prispieť k predčasnému zlyhaniu.

Nadmerná spotreba prúdu motora ventilátora

Opotrebovaný alebo čiastočne zaseknutý motor ventilátora môže odoberať viac prúdu ako normálne. Zvýšený prúd generuje nadmerné teplo vo vnútri montáže rezistora, š causinge prehriatie a zlyhanie rezistorových prvkov.

Prehriatie z nedostatočného prúdenia vzduchu

Rezistory motora ventilátora sa spoliehajú na prúdenie vzduchu na chladenie. Znížený prúd vzduchu môže spôsobiť nadmerné nahromadenie tepla vo vnútri balíka rezistorov, čo vedie k poškodeniu rezistorových prvkov a elektrických spojení.

Upchatý filt vzduchu v kabíne

Silno obmedzený cabin air filter môže zredukovať prúdenie vzduchu cez skriňu HVAC a zvýšiť prevádzkové teploty okolo rezistora motora ventilátora. Časom môže dodatočné teplo prispieť k zlyhaniu rezistora.

Vlhkosť a korózia

Pretože je rezistor často namontovaný blízko vzduchových kanálov HVAC, vniknutie vlhkosti môže spôsobiť koróziu kontaktov a vnútorných prvkov rezistora. Korózia zvyšuje elektrický odpor a môže nakoniec viesť k zlyhaniu.

Roztavený konektor alebo voľné káblovanie

Poškodené konektory, voľné konektory a prehriaté vodiče môžu vytvoriť spoje s vysokým odporom. Tieto horúce body môžu poškodiť ako rezistor, tak aj okolité elektrické komponenty.

Ako otestovať rezistor motora ventilátora

Testovanie rezistora motora ventilátora je najjednoduchšie, keď sa vykonáva ako krok-za-krokom diagnostický proces.

Krok 1: Skontrolujte symptóm

Identifikujte problém HVAC. Bežné symptómy zahŕňajú ventilátor, ktorý funguje iba na vysokú rýchlosť, chýbajúce nastavenia rýchlosti, intermitentnú prevádzku, slabé prúdenie vzduchu alebo žiadne prúdenie vzduchu.

Krok 2: Skontrolujte poistku, relé, konektor a káblovanie

Pred testovaním rezistora skontrolujte súvisiace elektrické komponenty. Skontrolujte, či nie sú prepálené poistky, chybné relé, roztavené konektory, voľné kontakty a poškodené káble, ktoré by mohli prerušiť prenos energie.

Krok 3: Skontrolujte stav rezistora

Odpojte rezistor a skontrolujte ho na spálené rezistorové vinutia, prehriatie, koróziu, prasknuté komponenty alebo iné viditeľné znaky poškodenia.

Krok 4: Otestujte odpor alebo kontinuitu pomocou multimetra

Použite digitálny multimeter na meranie odporu alebo kontinuity cez terminály rezistora. Otvorené obvody alebo abnormálne hodnoty v porovnaní s výrobnými špecifikáciami môžu naznačovať zlyhanie rezistora.

Krok 5: Overte spotrebu prúdu motora ventilátora

Ak sa rezistor javí ako chybový, otestujte motor ventilátora pred výmenou dielov. Nadmerná spotreba prúdu z opotrebovaného motora ventilátora môže poškodiť nový rezistor a spôsobiť opakované zlyhania.

Rezistor motora ventilátora vs Modul ovládania motora ventilátora

Mnoho moderných vozidiel používa modul ovládania motora ventilátora namiesto tradičnej montáže rezistora. Aj keď oba zariadenia regulujú rýchlosť ventilátora, fungujú odlišne.

Funkcia	Rezistor motora ventilátora	Modul ovládania motora ventilátora
Metóda ovládania rýchlosti	Pevné rezistorové prvky	Elektronický regulačný obvod
Bežná aplikácia	Manuálne HVAC systémy	Automatické klimatizačné systémy
Efektivita	Nižšia	Vyššia
Generovanie tepla	Vyššie	Nižšie
Úprava rýchlosti	Krokové rýchlosti	Variabilná regulácia rýchlosti
Náklady na výmenu	Zvyčajne nižšie	Zvyčajne vyššie
Zložitosti	Jednoduchý dizajn	Zložitejšia elektronika

Tradičné montáže rezistorov sú bežné v starších vozidlách a v manuálnych klimatizačných systémoch. Elektronické ovládacie moduly sa častejšie nachádzajú v moderných vozidlách s automatickou reguláciou teploty.

Ako vymeniť a vybrať správny rezistor motora ventilátora

Nahradenie odporu motora ventilátora je často jednoduchá oprava, ktorú možno vykonať s použitím základného náradia.

Základné kroky na výmenu

1. Odpojte batériu vozidla.

2. Nájdite odpor motora ventilátora v blízkosti puzdra motora ventilátora.

3. Odpojte elektrický konektor.

4. Odstráňte montážne skrutky.

5. Nainštalujte náhradný odpor.

6. Znova pripojte elektrický konektor a batériu.

7. Overte správnu funkciu rýchlosti ventilátora.

Výber správneho náhradného dielu

Pri výbere náhradného odporu overte:

• Rok výroby vozidla, značka a model

• Konfigurácia motora a HVAC systému

• Štýl konektora a počet svoriek

• Kompatibilita OEM alebo ekvivalentu na trhu

• Zhodujte číslo súčiastky pôvodného odporu, keď je to možné

• Kvalita a záruka

Použitie nesprávneho odporu môže spôsobiť nesprávnu činnosť ventilátora alebo predčasné zlyhanie komponentu.

Náklady na výmenu odporu motora ventilátora

Položka nákladov	Typický rozsah
Diel odporu motora ventilátora	10–80 USD
Náklady na prácu	50–150 USD
Celkové náklady na výmenu	60–230 USD

Celkové náklady na výmenu závisia od modelu vozidla, umiestnenia odporu, sadzieb za prácu a toho, či sú použité diely OEM alebo aftermarket. Vozidlá, ktoré vyžadujú rozobratie palubnej dosky, majú zvyčajne vyššie náklady na prácu.

Bežné problémy s odporom motora ventilátora a diagnostika

Problém	Možná príčina	Odporúčané riešenie
Žiadna činnosť ventilátora	Zlyhanie odporu, poistky, relé alebo motora ventilátora	Otestujte celý obvod HVAC a overte dodávku energie
Nový odpor rýchlo zlyhá	Nadmerný odber prúdu motora ventilátora	Skontrolujte motor ventilátora a vymeňte ho, ak odber prúdu presahuje špecifikácie
Slabý prúd vzduchu	Ucpaný filter vzduchu v kabíne alebo opotrebovaný motor ventilátora	Skontrolujte obmedzenia prúdenia vzduchu a otestujte výkon motora ventilátora
Ventilátor funguje prerušovane	Voľné vodiče, poškodený konektor alebo zlyhávajúci odpor	Skontrolujte pripojenia vodičov a stav odporu
Roztavený konektor	Vysoko odolné elektrické pripojenie	Vymeňte poškodený konektor a skontrolujte okolité vodiče
Automatický klimatizačný systém nereaguje	Chybné ovládacie modulo motora ventilátora alebo problém s ovládaním HVAC	Diagnostikujte ovládací modul a elektroniku systému HVAC

Správna diagnostika je dôležitá, pretože výmena odporu sama o sebe nemusí vyriešiť problém, ak je základnou príčinou zlyhávajúci motor ventilátora, poškodené vodiče, obmedzenia prúdenia vzduchu alebo iná elektrická porucha HVAC.

Záver

Odpor motora ventilátora je kľúčovou súčasťou HVAC, ktorá ovláda rýchlosť ventilátora zmenou napätia dodávaného motora. Bežné znaky zlyhania zahŕňajú ventilátor, ktorý funguje len na vysokých rýchlostiach, chýbajúce nastavenia rýchlosti, žiadny prúd vzduchu, prerušovanú činnosť a príznaky prehriatia. Správna diagnostika by mala zahŕňať kontrolu odporu, motora ventilátora, vodičov, konektora, poistky, relé a dráhy prúdenia vzduchu pred výmenou dielov. Výber správneho náhradného odporu a oprava základnej príčiny zlyhania pomáha obnoviť spoľahlivú činnosť ventilátora HVAC a zabrániť opakovanej škode na odpore.
