Rozdeľovacia doska pre ženy USB typu A: Pinout, typy a použitie

Zásuvkové dosky USB typu A uľahčujú používanie napájania a údajov USB v projektoch elektroniky.Vystavujú kľúčové pripojenia, ako je 5V, zem a dátové vedenia, ako ľahko použiteľné kolíky.Táto príručka vysvetľuje ich časti, typy, použitie a bežné chyby, aby pomohla začiatočníkom bezpečne zostavovať a testovať obvody.

Katalóg

Obrázok 1. USB Typ A Female Breakout

Čo je to ženský breakout USB typu A?

Zásuvka USB Type-A je samica malá obvodová doska ktorý obsahuje štandardný zásuvkový port USB typu A a odhaľuje svoje vnútorné pripojenia ako jednoduché kolíky, ktoré môžete použiť v projektoch v oblasti elektroniky.Vnútri pripojenia USB sú štyri hlavné linky a rozdeľovacia doska ich sprístupňuje bez toho, aby bolo potrebné strihať alebo odizolovať kábel USB, čo značne uľahčuje prototypovanie alebo zostavovanie vlastných obvodov.Môže zapojiť bežný USB kábel do ženského portu a potom použiť prepojovacie káble na pripojenie kolíkov k veciam, ako sú mikrokontroléry, senzory alebo napájacie obvody.

Pinout z USB Typ A Žena Breakout

Obrázok 2.Pinout z USB Typ A Žena Breakout

VCC (5V) je napájací kolík, ktorý dodáva približne 5 voltov zo zdroja USB.

D− (údaje −) je záporná dátová linka používaná na komunikáciu.

D+ (údaje +) je kladná dátová linka, ktorá spolupracuje s D- na prenos dát.

GND (zem) je referenčné uzemnenie, ktoré uzatvára obvod.

Komponenty USB A Female Breakout Board

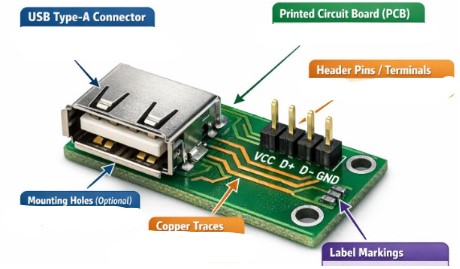

Obrázok 3. Komponenty USB A Female Breakout Board

• Zásuvkový konektor USB typu A - Hlavný port, do ktorého pripájate kábel USB.Zvláda napájacie aj dátové pripojenie.

• Doska plošných spojov (PCB) - Základná doska, ktorá drží všetky časti pohromade a vedie medzi nimi elektrické signály.

• Kolíky alebo svorky záhlavia - Kovové kolíky alebo skrutkové svorky, ktoré vám umožnia ľahko pripojiť vodiče alebo štartovacie káble.

• Stopy medi - Tenké vodivé cesty na PCB, ktoré prenášajú signály z USB portu na kolíky.

• Montážne otvory (voliteľné) - Malé otvory používané na upevnenie dosky pomocou skrutiek alebo podpier pre stabilitu.

• Označenia štítkov - Vytlačené štítky ako VCC, GND, D+ a D-, ktoré vám pomôžu správne pripojiť dosku.

Špecifikácie USB A Female Breakout

Špecifikácia	Podrobnosti
Prevádzkové napätie	Typicky 5V zo zdroja USB (štandardné napájanie USB 2.0)
Aktuálne hodnotenie	Až 500 mA pre štandardné USB 2.0, v závislosti od zdroja energie
Počet kolíkov	4 kolíky (VCC, D+, D-, GND)
Typ konektora	Port USB Type-A samica
Materiál dosky	FR4 sklolaminát pre odolnosť a izolácie
Rozmery	Približne 2-3 cm na dĺžku (rôzne). podľa návrhu)
Typ montáže	Kolíky s priechodným otvorom alebo skrutka koncovky, často s montážnymi otvormi
Štandard USB	USB 2.0 (podporuje až 480 Mbps prenos dát)
Pin Pitch	Zvyčajne 2,54 mm (0,1 palca), šetrný k doske

Typy ženských lámacích dosiek USB typu A

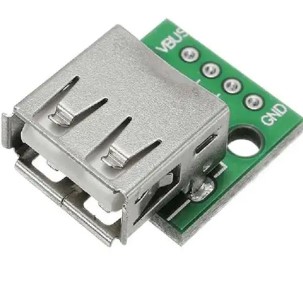

Obrázok 4.Záhlavie Pin Breakout Board

Používa štandardné kolíky záhlavia, čo uľahčuje zapojenie do kontaktných dosiek a prepojenie pomocou prepojovacích káblov pre rýchle prototypovanie a testovanie.

Obrázok 5.Rozlamovacia doska skrutkových koncoviek

Obsahuje skrutkové svorky, ktoré umožňujú pevné a bezpečné pripojenie vodičov bez spájkovania, ideálne pre trvalejšie alebo vysokoprúdové nastavenia.

Obrázok 6.Breakout-Friendly Breadboard

Navrhnuté so správnym rozstupom kolíkov (2,54 mm), takže sa zmestí priamo na doštičku na pečenie a pomáha vytvárať úhľadné a organizované obvody.

Obrázok 7.Prerušenie typu kábla

Dodáva sa s vopred pripojenými vodičmi, čo umožňuje rýchle pripojenie bez potreby ďalších nástrojov alebo spájkovania.

Obrázok 8.Kompaktný Mini Breakout

Menší a ľahký dizajn, ktorý sa ľahko zmestí do stiesnených priestorov alebo vstavaných systémov, kde je dôležitá veľkosť.

Obrázok 9.Rozdeľovacia doska s dvojitým výstupom

Poskytuje viacero výstupných bodov pre rovnaké signály USB, čo vám umožňuje napájať alebo pripojiť viac ako jeden okruh.

Aplikácie USB typu A Female Breakout

Obrázok 10.Aplikácie USB typu A Female Breakout

• Napájacie obvody

Poskytuje jednoduchý spôsob, ako získať 5V napájanie z USB zdrojov pre malé elektronické zariadenia.

• Prototypovanie chlebovej dosky

Umožňuje rýchle a čisté pripojenie na doštičke bez strihania USB káblov.

• Projekty mikrokontrolérov

Dokáže ľahko napájať alebo pripojiť dosky ako Arduino alebo Raspberry Pi.

• USB dátové experimenty

Poskytuje prístup k dátovým linkám pre základné testovanie komunikácie USB.

• DIY USB zariadenia

Pomáha pri vytváraní vlastných zariadení a hardvéru napájaného cez USB.

• Oprava a testovanie

Je to užitočné na kontrolu portov USB, káblov a výstupného napájania.

• Vložené projekty

Pridáva elegantný USB napájací vstup vo vnútri krytov alebo zariadení.

• Prenosné riešenia napájania

Spolupracuje s energetickými bankami pri realizácii projektov prenosnej elektroniky

Rozmery USB A Female Breakout

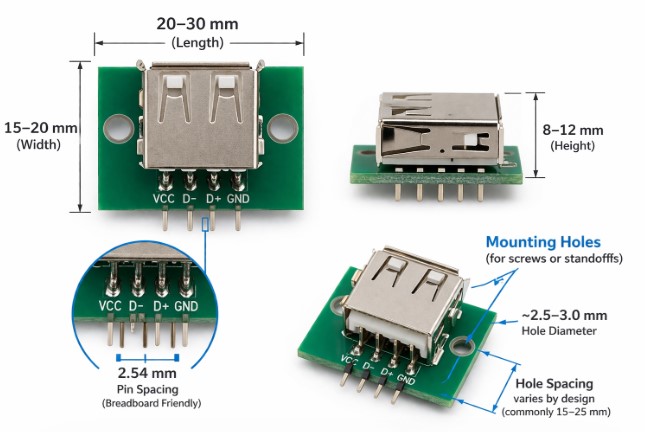

Obrázok 11.Rozmery USB A Female Breakout

Zásuvková doska USB typu A je malá a ľahko sa zmestí do väčšiny projektov, zvyčajne meria približne 20-30 mm na dĺžku a 15-20 mm na šírku.Jeho výška je zvyčajne okolo 8-12 mm, hlavne kvôli USB konektoru.The rozstup kolíkov je štandardných 2,54 mm, takže sa zmestí priamo do doštičiek a funguje s prepojovacími káblami.Niektoré dosky obsahujú montážne otvory pre skrutky alebo podpery, ktoré pomáhajú udržať dosku stabilnú v krytoch.Presná veľkosť sa môže mierne líšiť v závislosti od dizajnu, typu použitých svoriek a od toho, či sú zahrnuté ďalšie komponenty.

Bežné chyby pri používaní USB A Female Breakout

• Reverzácia VCC a GND

Nesprávne pripojenie napájania a uzemnenia môže okamžite poškodiť váš obvod alebo zdroj USB.

• Skratové kolíky

Náhodné pripojenie VCC k GND môže spôsobiť prehriatie alebo vypnutie USB portu.

• Ignorovanie prúdových limitov

Príliš veľa prúdu z portu USB môže viesť k nestabilnej prevádzke alebo zlyhaniu portu.

• Nesprávna identifikácia pinu

Nesprávne čítanie štítkov alebo orientácie kolíkov môže viesť k nesprávnemu zapojeniu a poruche.

• Uvoľnené pripojenia

Nekvalitné alebo nestabilné zapojenie môže spôsobiť prerušované problémy s napájaním alebo nespoľahlivé dátové signály.

• Preskakovanie ochranných komponentov

Nepoužívanie poistiek alebo rezistorov tam, kde je to potrebné, zvyšuje riziko poškodenia.

• Používanie nízkokvalitných káblov

Lacné alebo tenké USB káble môžu spôsobiť pokles napätia a nespoľahlivý výkon.

• Nekontroluje sa napätie

Za predpokladu, že všetky zdroje USB poskytujú stabilné 5V bez testovania, môže viesť k neočakávaným problémom.

Montáž a spájkovanie USB A Female Breakout

Príprava rady: Pred spájkovaním vyčistite dosku plošných spojov a uistite sa, že kolíky alebo svorky sú správne zarovnané.

Spájkovacie kolíky hlavičky: Vložte kolíky do dosky, zahrejte každú podložku a aplikujte spájku, aby ste vytvorili silné elektrické a mechanické spojenie.

Používanie správneho tepla: Zabráňte prehriatiu podložiek alebo konektorov, pretože nadmerné teplo môže poškodiť dosku alebo uvoľniť stopy.

Kontrola pripojení: Skontrolujte spájkované spoje, aby ste sa uistili, že sú lesklé, pevné a bez mostíkov medzi kolíkmi.

Montáž pomocou skrutiek: Na bezpečné upevnenie dosky na mieste použite montážne otvory (ak sú k dispozícii) so skrutkami alebo podperami.

Inštalácia krytu: Umiestnite port USB tak, aby bol zarovnaný s otvorom vo vašom kryte, aby ste mali ľahký prístup.

Uvoľnenie napätia: Uistite sa, že káble neťahajú za dosku, aby ste zabránili namáhaniu spájkovaných spojov a spojov.

USB A Female Breakout vs USB Micro Breakout

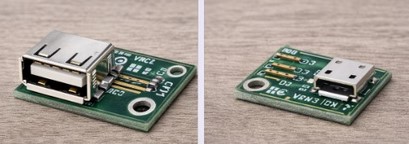

Obrázok 12.USB A Female Breakout vs USB Micro Breakout

Funkcia	USB Žena Breakout typu A	USB Micro Breakout
Veľkosť konektora	Väčšie a robustnejšie	Menší a kompaktnejší
Jednoduché použitie	Jednoduchšie zapojenie a manipulácia	Ťažšie zapojiteľné, menej odolné
Schopnosť napájania	5V, zvyčajne do 500 mA alebo viac	5V, bežne používané pre nízky výkon zariadení
Trvanlivosť	Odolnejšie a trvanlivejšie	Menej odolná vďaka menšej veľkosti
Bežné prípady použitia	Prototypovanie, napájanie, všeobecné použitie USB	Smartfóny, malé prístroje, kompaktné projekty
Priestorová požiadavka	Vyžaduje viac priestoru	Ideálne pre priestorovo obmedzených dizajnov

Záver

Zásuvkové dosky USB typu A sú užitočné nástroje na napájanie a pripojenie zariadení v elektronike pre domácich majstrov.Pochopením ich rozloženia kolíkov, správneho používania a bezpečnostných tipov sa môžete vyhnúť bežným chybám a vytvoriť spoľahlivé projekty.Sú obzvlášť užitočné pre rýchle prototypovanie a jednoduché návrhy založené na USB.
