Izolované verzus neizolované meniče výkonu: rozdiely, pracovné princípy a aplikácie

Výkonové meniče sú dôležité v mnohých elektronických zariadeniach, pomáhajú riadiť a dodávať správne napätie.Tento článok vysvetľuje izolované a neizolované prevodníky, ako fungujú, ich rozdiely, výhody a použitie.Obsahuje tiež tipy na dizajn, bežné chyby a moderné trendy, ktoré vám pomôžu pochopiť a vybrať ten správny prevodník.

Katalóg

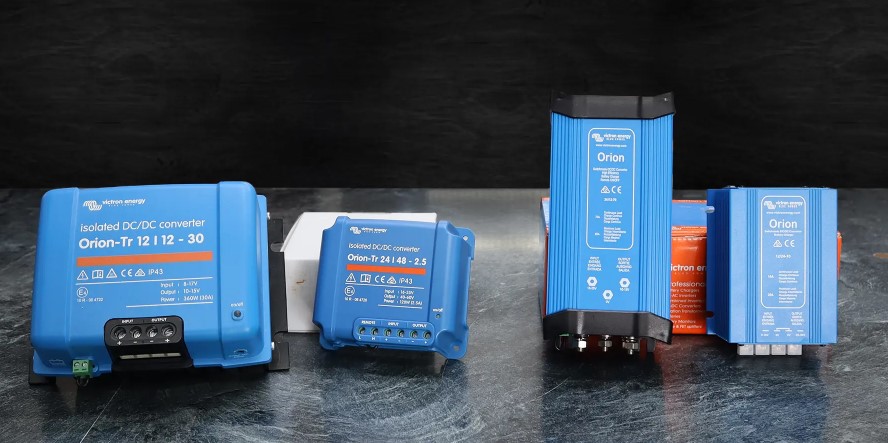

Obrázok 1. Power Converter

Čo je izolovaný a neizolovaný menič energie?

Výkonové meniče sú zariadenia, ktoré menia elektrickú energiu z jednej formy na druhú.Sú prevažne dvoch typov: izolované a neizolované.Izolované meniče poskytujú bezpečnosť oddelením vstupu a výstupu, zatiaľ čo neizolované meniče sú jednoduchšie a efektívnejšie pre nízkonapäťové použitie.

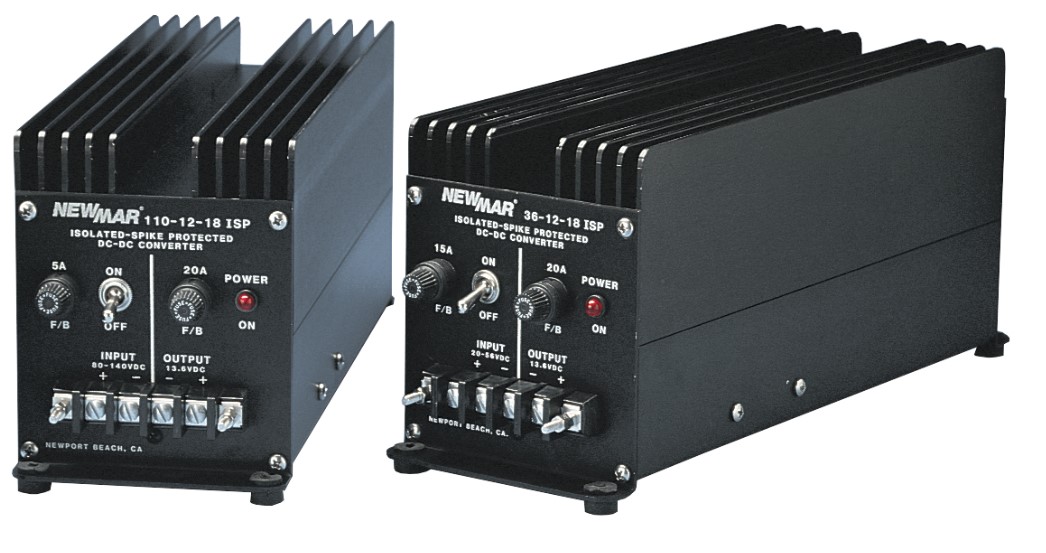

Obrázok 2. Izolovaný menič výkonu

An izolovaný menič je menič výkonu, kde vstup a výstup nie sú priamo spojené.Na prenos energie medzi nimi využíva transformátor.To znamená, že elektrická energia sa prenáša cez magnetickú väzbu namiesto priameho drôtového spojenia.Z tohto dôvodu nemôže elektrina prúdiť priamo zo vstupu na výstup, čo zvyšuje bezpečnosť a chráni používateľov a zariadenia.Izolácia je obzvlášť dôležitá v systémoch, kde sa vyskytuje vysoké napätie alebo kde je možný ľudský kontakt.

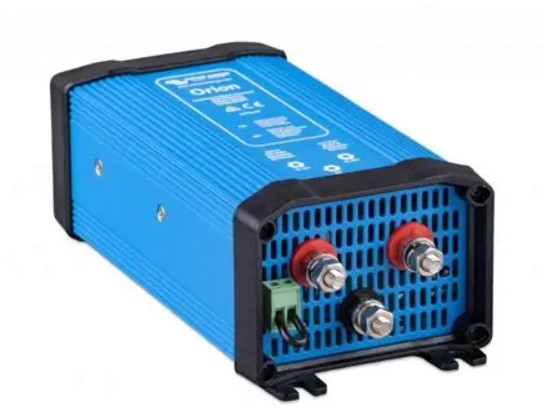

Obrázok 3. Neizolovaný menič napájania

Neizolovaný menič výkonu je konvertor, kde sú vstup a výstup priamo spojené, čo znamená, že zdieľajú rovnakú elektrickú zem.Nepoužíva transformátor a energia prúdi priamo cez elektronické komponenty, ako sú induktory, kondenzátory a spínače.Pretože neexistuje žiadna izolácia, tieto meniče majú jednoduchší dizajn a vyžadujú menej komponentov.Vďaka tomu sú menšie, ľahšie, efektívnejšie a nákladovo efektívnejšie.

Ako fungujú izolované a neizolované meniče energie

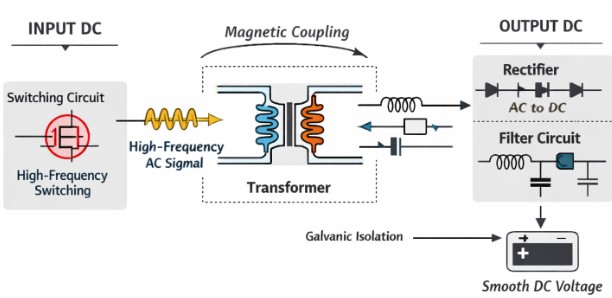

Obrázok 4. Princíp činnosti izolovaného meniča výkonu

Izolovaný menič výkonu funguje tak, že namiesto priameho pripojenia posiela energiu cez transformátor.Po prvé, vstupné napájanie sa veľmi rýchlo zapína a vypína pomocou elektronických spínačov.Vznikne tak vysokofrekvenčný striedavý signál, ktorý je privedený do transformátora.Transformátor potom prenáša energiu zo vstupnej strany na výstupnú stranu prostredníctvom magnetickej väzby, pričom obe strany udržiava elektricky oddelené.Potom je výstupný signál usmernený a filtrovaný, aby sa vytvorilo hladké a stabilné jednosmerné napätie.

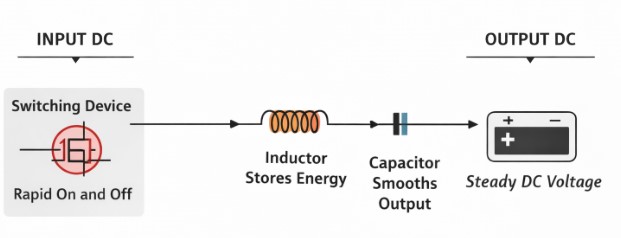

Obrázok 5. Pracovný princíp neizolovaného výkonového meniča

Neizolovaný menič výkonu funguje tak, že energiu posiela priamo zo vstupu na výstup bez použitia transformátora.Spínacie zariadenie sa rýchlo zapína a vypína a riadi, koľko energie sa prenáša.Induktor dočasne ukladá energiu, keď je spínač zapnutý, a uvoľňuje ju, keď je spínač vypnutý.Kondenzátor potom vyhladzuje výstup, aby poskytoval stabilné jednosmerné napätie.

Rozdiely medzi izolovanými a neizolovanými meničmi výkonu

Funkcia	Izolovaný Konvertor	Neizolované Konvertor
Pripojenie	Žiadne priame elektrické pripojenie medzi vstupom a výstupom	Priame elektrické pripojenie (rovnaký pozemok)
Transformátor	Na energiu využíva transformátor prenos a izolácia	Nepoužíva transformátor
Bezpečnosť	Vysoká bezpečnosť, chráni používateľov a citlivé obvody	Nižšia bezpečnosť, žiadna ochrana pred priame poruchy
Konverzia napätia	Dá sa ľahko vystúpiť alebo zostúpiť napätie	Môže ísť hore/dole, ale v rámci toho istého uzemnenie obvodu
Veľkosť a cena	Väčšie, ťažšie a ďalšie drahé	Menší, ľahší a lacnejší
Efektívnosť	Mierne nižšia vďaka transformátoru straty	Vyššia účinnosť (menej komponenty)
Zložitosť	Zložitejší dizajn a ovládanie	Jednoduchší dizajn
Izolácia hluku	Lepší šum a rušenie izolácia	Môže prejsť viac hluku
Aplikácie	Napájacie adaptéry, nabíjačky, medicínske a priemyselných systémov	Batériové zariadenia, vstavané systémy, regulátory napätia
Príklady	Flyback, Forward, Push-pull prevodníky	Buck, Boost, Buck-boost prevodníky

Metódy izolácie používané v meničoch energie

• Izolácia transformátora - Používa transformátor na prenos energie medzi vstupom a výstupom bez priameho elektrického spojenia, čím poskytuje silnú izoláciu.

• Optočlen (optická izolácia) - Používa svetlo na prenos signálov cez izoláciu, hlavne pre spätnoväzbové a riadiace obvody.

• Kapacitná izolácia - Používa kondenzátory na prenos signálov cez elektrické polia, vhodné pre rýchle a nízkoenergetické aplikácie.

• Magnetická (induktívna) izolácia - Používa magnetické polia na prenos signálov, bežne používané v digitálnych komunikačných obvodoch.

• Digitálne izolátory - Polovodičové zariadenia, ktoré poskytujú izoláciu a zároveň umožňujú vysokorýchlostný prenos signálu pomocou kapacitných alebo magnetických metód.

• Izolačné zosilňovače - Špecializované zosilňovače, ktoré bezpečne prenášajú analógové signály cez izolačnú bariéru.

• Izolácia optických vlákien - Používa optické vlákno na prenos signálov s úplnou elektrickou izoláciou, ideálne pre vysokonapäťové alebo hlučné prostredia.

Výhody izolovaných výkonových meničov

• Vysoká bezpečnosť

Poskytuje elektrické oddelenie medzi vstupom a výstupom, takže používatelia a zariadenia sú chránení pred úrazom elektrickým prúdom a poruchami.

• Elektrická izolácia

Zastavuje tok jednosmerného prúdu medzi obvodmi, čím pomáha predchádzať poškodeniu v prípade poruchy na jednej strane.

• Redukcia hluku

Znižuje elektrický šum a rušenie, čo pomáha obvodom pracovať spoľahlivejšie.

• Flexibilná konverzia napätia

Môže ľahko zvýšiť alebo znížiť napätie pomocou transformátora, čo je užitočné pre rôzne potreby napájania.

• Lepšia ochrana

Chráni citlivé komponenty pred napäťovými špičkami, prepätiami a skratmi.

• Prevencia uzemňovacej slučky

Zabraňuje problémom spôsobeným rôznymi úrovňami zeme a zlepšuje stabilitu systému.

• Široké využitie aplikácií

Bežne sa používa v nabíjačkách, adaptéroch, zdravotníckych zariadeniach a priemyselných systémoch, kde je dôležitá bezpečnosť.

Výhody neizolovaných meničov energie

• Vysoká účinnosť

Používa menej komponentov a žiadny transformátor, takže straty energie sú nízke a do záťaže sa dodáva viac energie.

• Malá veľkosť

Vďaka kompaktnému dizajnu bez objemných častí je ideálny pre prenosné a priestorovo obmedzené zariadenia.

• Rýchla odozva

Rýchlo sa prispôsobuje zmenám vstupného napätia alebo záťaže, čím pomáha udržiavať stabilný výstup.

• Dobré pre nízky výkon

Funguje dobre v aplikáciách s nízkou spotrebou, ako sú mobilné zariadenia, senzory a vstavané systémy.

• Vysoká spoľahlivosť

Menej komponentov znižuje miesta zlyhania, zlepšuje odolnosť a dlhodobý výkon.

• Menšia tvorba tepla

Vyššia účinnosť znamená, že sa spotrebuje menej energie ako teplo, čo zlepšuje celkový výkon.

• Ľahká

Absencia ťažkých komponentov, ako sú transformátory, robí systém ľahším a ľahšie ovládateľným.

Aplikácie izolovaných výkonových meničov

Obrázok 6. Aplikácie izolovaných výkonových meničov

Napájacie adaptéry a nabíjačky

Používa sa v nabíjačkách telefónov, adaptéroch pre laptopy a napájacích zdrojoch na zabezpečenie bezpečného a izolovaného napájania.

Lekárske vybavenie

Používa sa v zariadeniach, ako sú pacientske monitory a zobrazovacie systémy, kde je elektrická bezpečnosť kritická.

Priemyselné systémy

Používa sa vo výrobných strojoch a riadiacich systémoch na ochranu zariadení a operátorov.

Telekomunikačné zariadenia

Používa sa v komunikačných systémoch na zabezpečenie stabilného a bezšumového napájania.

Systémy obnoviteľnej energie

Používa sa v solárnych invertoroch a veterných systémoch na bezpečnú premenu a riadenie energie.

Elektrické vozidlá (EV)

Používa sa v palubných nabíjačkách a napájacích systémoch na zabezpečenie bezpečného prenosu energie.

Letectvo a obrana

Používa sa v lietadlách a obrannej elektronike, kde je veľmi dôležitá spoľahlivosť a izolácia.

Aplikácie neizolovaných výkonových meničov

Obrázok 7. Aplikácie neizolovaných meničov výkonu

Zariadenia napájané z batérie

Používa sa v telefónoch, notebookoch a prenosných zariadeniach na efektívne nastavenie napätia pre rôzne časti.

Regulátory napätia

Používa sa v obvodoch na zvýšenie alebo zníženie napätia, aby komponenty dostali správny výkon.

Vstavané systémy

Používa sa v mikrokontroléroch a snímačoch na zabezpečenie stabilného napájania v malých elektronických systémoch.

Ovládače LED

Používa sa na dodávanie správneho napätia a prúdu do LED diód pre stabilné a efektívne osvetlenie.

Automobilová elektronika

Používa sa v automobiloch na napájanie systémov, ako sú senzory, displeje a riadiace jednotky.

Počítačové systémy

Používa sa vo vnútri počítačov na reguláciu napätia na základných doskách a doskách plošných spojov.

Spotrebná elektronika

Používa sa v zariadeniach, ako sú televízory, smerovače a malé zariadenia na jednoduchú a efektívnu konverziu energie.

Ako znížiť hluk v neizolovaných meničoch?

Hluk v neizolovaných meničoch je možné znížiť použitím kondenzátory a tlmivky na vyhladenie výstupu a filtrovanie nežiaducich signálov pri zachovaní usporiadanie obvodu krátke a čisté.Správne uzemnenie, najmä a pevná zemná rovina, pomáha minimalizovať hluk a zlepšovať prúdové spätné cesty.Umiestnenie oddeľovacích kondenzátorov blízko integrovaných obvodov zlepšuje stabilitu a používanie nízke ESR kondenzátory zlepšujú filtračný výkon.

Pridávanie feritové guľôčky a bežné filtre pomáha blokovať vysokofrekvenčný šum, pričom tlmiace obvody znížiť napäťové špičky a zvonenie.Udržiavanie malých prúdových slučiek a spínacích uzlov je rozhodujúce pre zníženie elektromagnetického rušenia (EMI) a starostlivé smerovanie zabraňuje tomu, aby šum ovplyvňoval citlivé signály.

Používanie vysoko kvalitné komponenty, optimalizácia spínacia frekvenciaa použitie techník, ako je mäkké prepínanie alebo riadenie rozprestretého spektra, môže ešte viac znížiť šum.Správne tepelný dizajn a testovanie pomocou nástrojov, ako je osciloskop, tiež pomáha efektívne identifikovať a minimalizovať šum.

Výber medzi izolovanými a neizolovanými meničmi výkonu

Faktor	Izolovaný Konvertor	Neizolované Konvertor
Bezpečnostná požiadavka	Poskytuje plnú elektrinu oddelenie, ochrana používateľov a citlivých zariadení	Žiadna izolácia, takže chyby môžu priamo ovplyvňujú zaťaženie
náklady	Vyššie vďaka transformátoru a dodatočné komponenty	Nižšia vďaka jednoduchšiemu dizajnu a menej komponentov
Veľkosť a priestor	Väčšie a ťažšie kvôli transformátor a prídavné obvody	Kompaktné a ľahké, ideálne pre malé zariadenia
Efektívnosť	Mierne nižšia vďaka transformátoru a spínacie straty	Vyššia účinnosť s menším počtom energetické straty
Typ aplikácie	Používa sa v medicíne, priemysle, telekomunikačné a vysokonapäťové systémy	Používa sa v prenosných zariadeniach, vstavané systémy a elektronika s nízkym výkonom
Ovládanie hluku	Lepšia izolácia znižuje hluk a rušenie medzi obvodmi	Medzi vstupmi môže prechádzať viac šumu a výstup
Konverzia napätia	Môže ľahko stúpať alebo klesať vysoké úrovne napätia bezpečne	Vhodné pre menšie napätie zmeny v rámci toho istého systému
Zložitosť	Vyžaduje sa zložitejší dizajn starostlivá kontrola a ochrana	Jednoduchý dizajn, jednoduchšie implementovať a udržiavať
Potreby spoľahlivosti	Lepšie pre kritické systémy, kde zlyhanie nie je prijateľné	Vhodné pre menej kritické a jednoduchšie aplikácie
Regulácia a kontrola	Často využíva izoláciu spätnej väzby (napr. optočleny) pre stabilný výstup	Priame ovládanie bez izolácie robí dizajn jednoduchším

Záver

Izolované a neizolované meniče majú každý svoje výhody a využitie.Správna voľba závisí od bezpečnosti, nákladov, veľkosti a potrieb aplikácie.Pochopením ich funkcií, metód navrhovania a bežných problémov môžete vytvoriť efektívne, spoľahlivé a kompaktné napájacie systémy pre moderné elektronické zariadenia.
