Kliešťový obvod je jednoduchý elektronický obvod používaný na posun signálu nahor alebo nadol bez zmeny jeho tvaru.Používa základné komponenty ako diódu a kondenzátor.Tento článok vysvetľuje, ako to funguje, jeho typy, analýza, výhody, aplikácie, bežné problémy a ako sa líši od obvodov clipper.
Katalóg

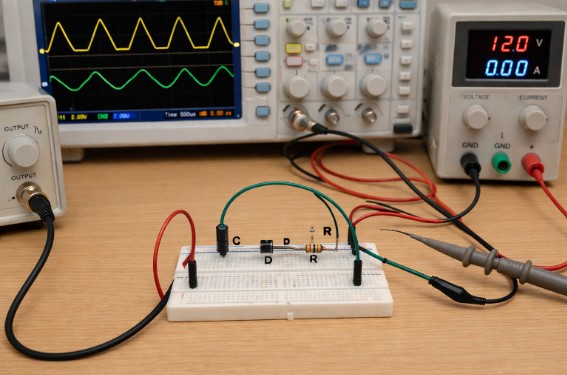

Obrázok 1. Obvod svorky
Upínací obvod je elektronický obvod, ktorý posúva signál nahor alebo nadol bez zmeny jeho tvaru pridaním jednosmerného posunu.Používa diódu na riadenie toku prúdu a kondenzátor na uloženie napätia.Počas prevádzky sa kondenzátor nabíja a udržiava napätie, ktoré posúva celý priebeh.Pozitívna svorka posúva signál nahor, zatiaľ čo negatívna svorka ho posúva nadol.

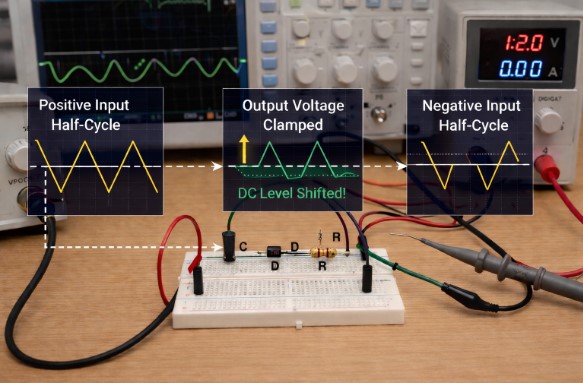

Obrázok 2.Ako funguje svorkový obvod?
A svorkový obvod funguje posunom signálu nahor alebo nadol pomocou diódy a kondenzátora.Keď je privedený vstupný signál, dióda sa zapne počas jednej časti cyklu a umožní nabitie kondenzátora na špičkové napätie.Kondenzátor uchováva toto napätie.
Pri zmene signálu dióda zhasne a zabráni rýchlemu vybitiu kondenzátora.Kondenzátor potom funguje ako malá batéria a pridáva svoje uložené napätie k vstupnému signálu.Tým sa posunie celý priebeh nahor alebo nadol bez zmeny jeho tvaru.Pozitívna svorka posúva signál nahor, zatiaľ čo negatívna svorka ho posúva nadol.
Upínací obvod je zostavený pomocou niekoľkých základných komponentov, ktoré spolupracujú na posune signálu:
• Dióda - Ovláda smer toku prúdu.Zapína a vypína sa počas rôznych častí cyklu signálu, čím pomáha pri nabíjaní kondenzátora.
• Kondenzátor - Akumuluje elektrický náboj (napätie).Toto uložené napätie je to, čo posúva celý priebeh nahor alebo nadol.
• Rezistor (voliteľný, ale bežný) - Riadi, ako rýchlo sa kondenzátor nabíja a vybíja, čím zlepšuje stabilitu obvodu.
• Vstupný signál (zdroj striedavého prúdu) - Signál, ktorý sa posunie.Kliešť pridáva tomuto signálu úroveň jednosmerného prúdu bez zmeny jeho tvaru.

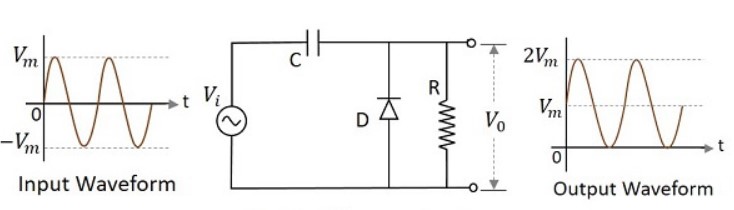

Obrázok 3.Pozitívna svorka
Posúva signál smerom nahor tak, aby tvar vlny zostal nad nulou voltov nabíjaním kondenzátora počas zápornej polovice cyklu a pridaním tohto napätia, aby sa signál zdvihol.

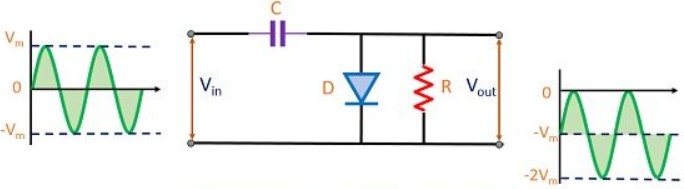

Obrázok 4.Negatívna svorka
Posúva signál smerom nadol tak, aby tvar vlny zostal pod nulou voltov nabíjaním kondenzátora počas kladného polcyklu a znížením úrovne signálu.

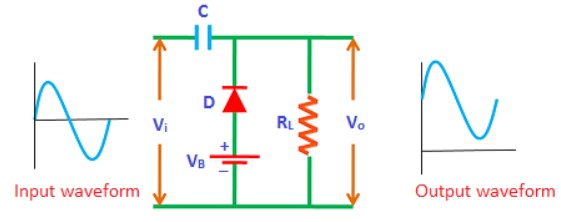

Obrázok 5.Zaujatá pozitívna svorka
Posúva signál nahor na pevnú úroveň nad nulou pomocou pridaného zdroja napätia, ktorý nastavuje, o koľko sa tvar vlny zdvihne.

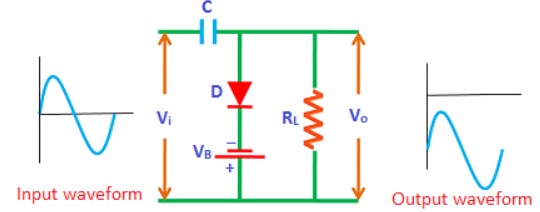

Obrázok 6.Zaujatá negatívna svorka
Posúva signál smerom nadol na pevnú úroveň pod nulu pomocou pridaného zdroja napätia, ktorý riadi, ako ďaleko je signál posunutý nadol.

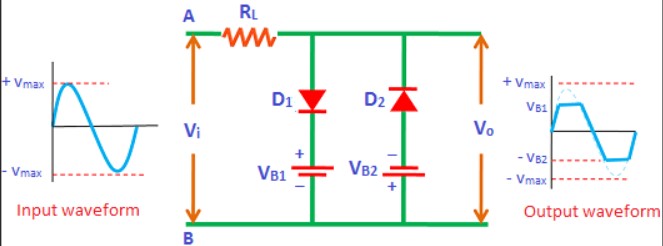

Obrázok 7.Kombinovaná (dvojitá) svorka
Používa viacero diód na ovládanie alebo posun oboch strán signálu na špecifické úrovne napätia, čím obmedzuje, ako vysoko alebo nízko môže ísť tvar vlny.
• Jednoduchý dizajn - Používa iba diódu a kondenzátor, vďaka čomu je jednoduchá konštrukcia, nízka cena a jednoduchá údržba.
• Žiadna zmena tvaru vlny – Posúva signál bez zmeny jeho tvaru, frekvencie alebo amplitúdy, takže pôvodný signál zostane nedotknutý.
• Nastavenie úrovne DC - Ľahko pridáva alebo obnovuje úroveň jednosmerného prúdu signálu, čím pomáha obvodom pracovať pri správnom napätí.
• Nízka spotreba energie - Vyžaduje veľmi málo energie na prevádzku, pretože používa pasívne komponenty.
• Užitočné pri spracovaní signálu
– Pomáha pripraviť signály pre ďalšie stupne v elektronických obvodoch, najmä v komunikačných systémoch.
• Zlepšuje kvalitu signálu - Udržuje správne úrovne napätia, znižuje skreslenie a zabezpečuje presný prenos signálu.
• Kompaktné a efektívne – Vyžaduje málo komponentov, takže má malú veľkosť a efektívne funguje v obvodoch.
• Krok 1: Identifikujte typ okruhu
Skontrolujte, či je obvod kladná svorka, záporná svorka alebo predpätá svorka, aby ste poznali smer posunu tvaru vlny.
• Krok 2: Sledujte smer diódy
Pozrite sa, ako je dióda pripojená, pretože to určuje, počas ktorého polcyklu bude dióda viesť.
• Krok 3: Predpokladajme ideálne podmienky
Predpokladajme, že dióda je ideálna (ON = skrat, OFF = otvorený obvod), pokiaľ nie je špecifikovaný pokles napätia.
• Krok 4: Dióda sa zapne
Počas jedného polovičného cyklu sa dióda stane predpätou a začne viesť.
• Krok 5: Nabíjanie kondenzátora
Keď je dióda zapnutá, kondenzátor sa rýchlo nabíja na špičkovú hodnotu vstupného signálu.
• Krok 6: Dióda sa vypne
V ďalšom polovičnom cykle sa dióda stane opačne predpätou a prestane viesť.
• Krok 7: Kondenzátor je nabitý
Kondenzátor si zachováva svoje uložené napätie a funguje ako dočasný zdroj napätia.
• Krok 8: Napätie sa skombinuje so vstupom
Napätie kondenzátora pridáva alebo uberá zo vstupného signálu v závislosti od polarity.
• Krok 9: Posuny výstupných kriviek
Celý priebeh sa posunie nahor (kladná svorka) alebo nadol (záporná svorka).
• Krok 10: Tvar zostáva rovnaký
Tvar, frekvencia a amplitúda tvaru vlny zostávajú rovnaké, mení sa iba úroveň DC.
• Krok 11: Skontrolujte časovú konštantu
Uistite sa, že časová konštanta RC je veľká, aby sa kondenzátor počas jedného cyklu výrazne nevybíjal.

Obrázok 8.Aplikácie upínacích obvodov v elektronike
• Posun úrovne signálu
Používa sa na presun signálov na požadovanú úroveň napätia bez zmeny ich tvaru, takže zodpovedajú vstupnému rozsahu iných obvodov.
• TV a video obvody
Pomáha obnoviť správnu úroveň DC vo video signáloch, čím zabezpečuje čistý a stabilný obraz na obrazovke.
• Komunikačné systémy
Pripravuje a upravuje signály pred prenosom, čím pomáha zlepšiť presnosť a spoľahlivosť signálu.
• Spracovanie tvaru vlny
Používa sa v obvodoch, kde tvar vlny musí zostať rovnaký, kým sa nastavuje jej poloha.
• Násobiče napätia
Spolupracuje s diódami a kondenzátormi na zvýšenie úrovne napätia v napájacích obvodoch.
• Osciloskopické obvody
Pomáha stabilizovať signály, aby sa dali na obrazovke zobraziť jasne a správne.
• Zvieracie a upínacie obvody
Spolupracuje s orezávacími obvodmi na ovládanie a úpravu úrovní napätia signálu.
• Nesprávna úroveň upnutia → Tvar vlny sa neposúva správne kvôli nesprávnym hodnotám komponentov, takže výber správneho kondenzátora a diódy problém vyrieši.
• Kondenzátor sa vybíja príliš rýchlo → Tvar vlny si neudrží svoju úroveň, pretože kondenzátor sa rýchlo nabije, takže použitie väčšieho kondenzátora alebo vyššieho odporu pomáha.
• Dióda nefunguje správne → Ak je dióda poškodená alebo nesprávne pripojená, obvod sa neuchytí, takže je potrebná správna orientácia a výmena.
• Skreslený priebeh → Výstupný signál je nerovnomerný v dôsledku nesprávneho výberu komponentov, takže použitie správnych hodnôt a kvalitných dielov ho zlepšuje.
• Pokles napätia v dióde → Výstupné napätie je nižšie, ako sa očakávalo v dôsledku poklesu diódy, takže použitie diódy s nízkym priepustným napätím môže znížiť tento efekt.
• Šum vo výstupnom signáli → Signál môže obsahovať nežiaduci šum v dôsledku zlého uzemnenia alebo rušenia, takže ho môže vyriešiť lepšie uzemnenie a filtrovanie.
• Nesprávne vychýlenie (predpojaté svorky) → Signál sa nesprávne posúva v dôsledku nesprávneho predpätia, takže nastavenie zdroja predpätia na správnu úroveň problém vyrieši.
Funkcia
|
Svorka
Okruh
|
Clipper
Okruh
|
Funkcia
|
Posunie celý priebeh nahor resp
nadol pridaním úrovne DC
|
Odreže (odreže) časti
priebeh nad alebo pod nastavenou úrovňou
|
Tvar vlny
|
Len tvar zostáva nezmenený
posuny pozícií
|
Tvar sa mení, pretože vrcholy
sú odstránené alebo sploštené
|
Účel
|
Nastavuje alebo obnovuje úroveň DC
signálu
|
Obmedzuje napätie na ochranu
obvody alebo tvarové signály
|
Použité komponenty
|
Používa diódu, kondenzátor a
niekedy rezistor
|
Používa diódu a odpor,
niekedy s referenčným napätím
|
Výstupný signál
|
Úplný priebeh je zachovaný a
posunuté vertikálne
|
Časť tvaru vlny sa odstráni,
mení svoj vzhľad
|
Pracovný princíp
|
Kondenzátor ukladá napätie a pridáva
na vstupný signál
|
Dióda blokuje alebo prepúšťa signál
na základe úrovne napätia
|
Aplikácie
|
Používa sa pri posune signálu,
komunikačné a video obvody
|
Používa sa v ochranných obvodoch,
obmedzenie napätia a tvarovanie tvaru vlny
|
Obvody svoriek sú užitočné na úpravu úrovní napätia signálu pri zachovaní nezmeneného tvaru vlny.Sú jednoduché, efektívne a široko používané v elektronike a komunikačných systémoch.Pochopenie ich fungovania, typov a bežných problémov pomáha pri navrhovaní lepších a spoľahlivejších obvodov pre rôzne aplikácie.
